Поршневой насос — HITACHI ZX17U-2

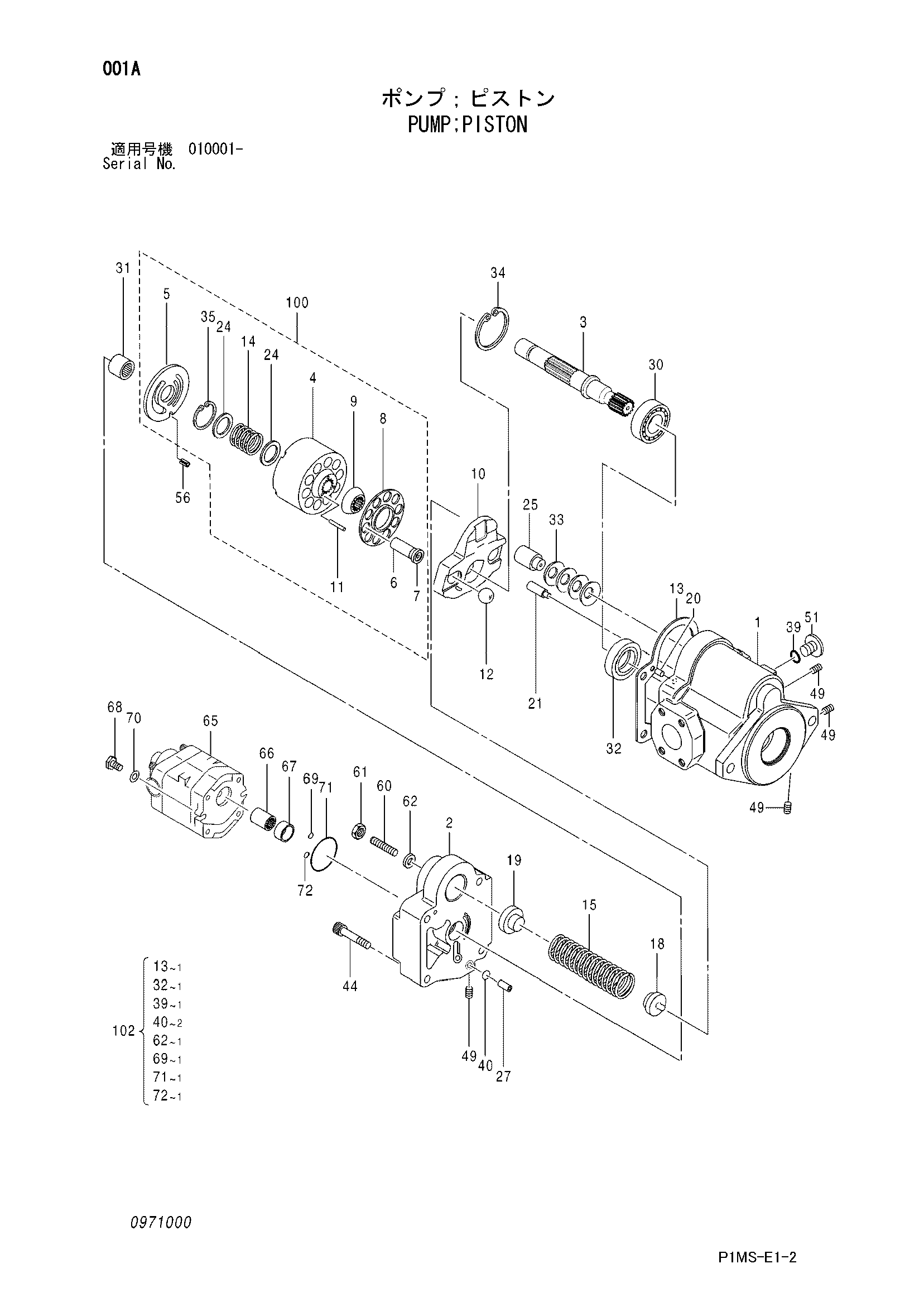

Заводская схема «Поршневой насос» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4654364 | Поршневой насос | 1 | |
| 3 | 0971001 | Вал | 1 |
| 8 | 0768202 | Держатель башмак | 1 |
| 10 | 0768204 | Пластина свасх | 1 |
| 11 | 0768205 | Неедле | 3 |
| 12 | 0647307 | Палец | 2 |
| 13 | 0768206 | Манжета | 1 |
| 14 | 0768207 | Пружина | 1 |
| 15 | 0768208 | Пружина | 1 |
| 18 | 0768209 | Держатель пружина | 1 |
| 19 | 0768210 | Направляющая пружины | 1 |
| 20 | 0429816 | Палец | 1 |
| 21 | 0733207 | Шток | 1 |
| 24 | 0768211 | Фиксатор | 2 |
| 25 | 0971002 | Стопорный палец | 1 |
| 27 | 0733209 | Палец | 1 |
| 30 | 0426901 | Подшипник | 1 |
| 31 | 0768213 | Игольчатый подшипник | 1 |
| 32 | 0768214 | Масляное уплотнение | 1 |
| 33 | 0768215 | Пружина | 4 |
| 34 | 0768216 | Стопорное кольцо | 1 |
| 35 | 0426904 | Стопорное кольцо | 1 |
| 39 | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4506408 | Уплотнительное кольцо | 2 |
| 44 | 0768217 | Болт с внутренним шестигранником | 4 |
| 49 | 4455661 | Пробка | 4 |
| 51 | 0733210 | Пробка | 1 |
| 56 | 0426906 | Пружинный штифт | 1 |
| 60 | 0655913 | Винт | 1 |
| 61 | 0630509 | Гайка | 1 |
| 62 | 4608835 | Уплотнительная шайба | 1 |
| 65 | 4672413 | Шестерённый насос | 1 |
| 66 | 0733212 | Купплинг | 1 |
| 67 | 0971003 | Втулка | 1 |
| 68 | 0749306 | Болт | 2 |
| 69 | 4506407 | Уплотнительное кольцо | 1 |
| 70 | 0749307 | Шайба | 2 |
| 71 | A811055 | Уплотнительное кольцо | 1 |
| 72 | 4506408 | Уплотнительное кольцо | 1 |
| 100 | 4672411 | Блок гидроцилиндра | 1 |
| 102 | 4672412 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
