Масляный радиатор трубопроводы (навес) — HITACHI ZX17U-2

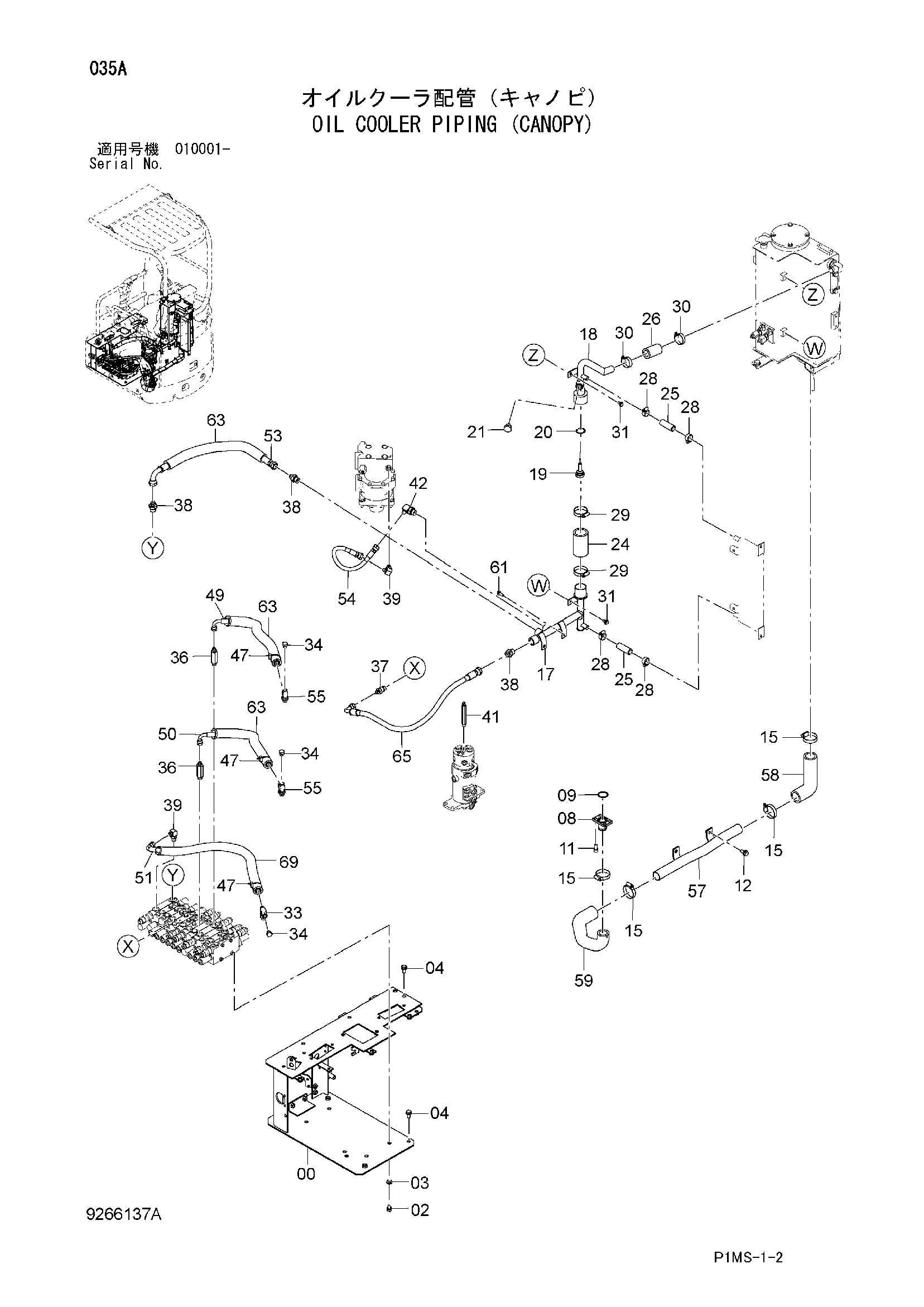

Заводская схема «Масляный радиатор трубопроводы (навес)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024642 | Кронштейн | 1 |
| 02 | 4623691 | Болт с шайбой | 4 |
| 03 | J222010 | Шайба | 4 |
| 04 | J271025 | Болт с шайбой | 5 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 08 | 9766228 | Всасывающая трубка | 1 |
| 09 | A810035 | Уплотнительное кольцо | 1 |
| 11 | J781025 | Болт с внутренним шестигранником | 4 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 15 | 4505385 | Хомут шланга | 4 |
| 17 | 8105303 замена: 8111387 | Трубка | 1 |
| 17 | 8111387 | Обратная трубка | 1 |
| 18 | 8105304 | Трубка | 1 |
| 19 | 4255212 | Клапан | 1 |
| 20 | 446751 | Стопорное кольцо | 1 |
| 21 | A885004 | Пробка | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4087298 | Резиновый шланг | 1 |
| 25 | 4655746 | Резиновая прокладка | 2 |
| 26 | 4418644 | Резиновая прокладка | 1 |
| 28 | 4514699 | Хомут шланга | 4 |
| 29 | 4504198 | Хомут шланга | 2 |
| 30 | 4623907 | Хомут шланга | 2 |
| 31 | J260816 | Болт с шайбой | 2 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 33 | 4385817 | Тройник | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A885002 | Пробка | 3 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4674890 | Адаптер | 2 |
| 36A | 4674883 | Уплотнительное кольцо | 1 |
| 37 | 4657326 | Адаптер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A852144 | Адаптер | 3 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | A852333 | Угловой штуцер | 2 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4657410 | Адаптер | 1 |
| 42 | A852343 | Угловой штуцер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4055311 | Ленточный зажим | 3 |
| 49 | 4664029 | Шланг (P1) | 1 |
| 50 | 4664030 | Шланг (P2) | 1 |
| 51 | 4664031 | Шланг (P3) | 1 |
| 53 | 4664033 | Шланг (T2) | 1 |
| 54 | 4664034 | Шланг | 1 |
| 54 | 4676977 | Шланг | 1 |
| 55 | 4633820 | Тройник | 2 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 8108564 | Всасывающая трубка | 1 |
| 58 | 3109850 | Резиновый шланг | 1 |
| 59 | 3109851 | Резиновый шланг | 1 |
| 61 | J260825 | Болт с шайбой | 2 |
| 61A | J900825 | Болт | 1 |
| 61B | A590108 | Плоская шайба | 1 |
| 63 | 4432868 | Трубка | 3 |
| 65 | 4670488 | Шланг (T1) | 1 |
| 69 | 4663290 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
