Пилотные гидролинии (2)(х-тйпе) — HITACHI ZX17U-2

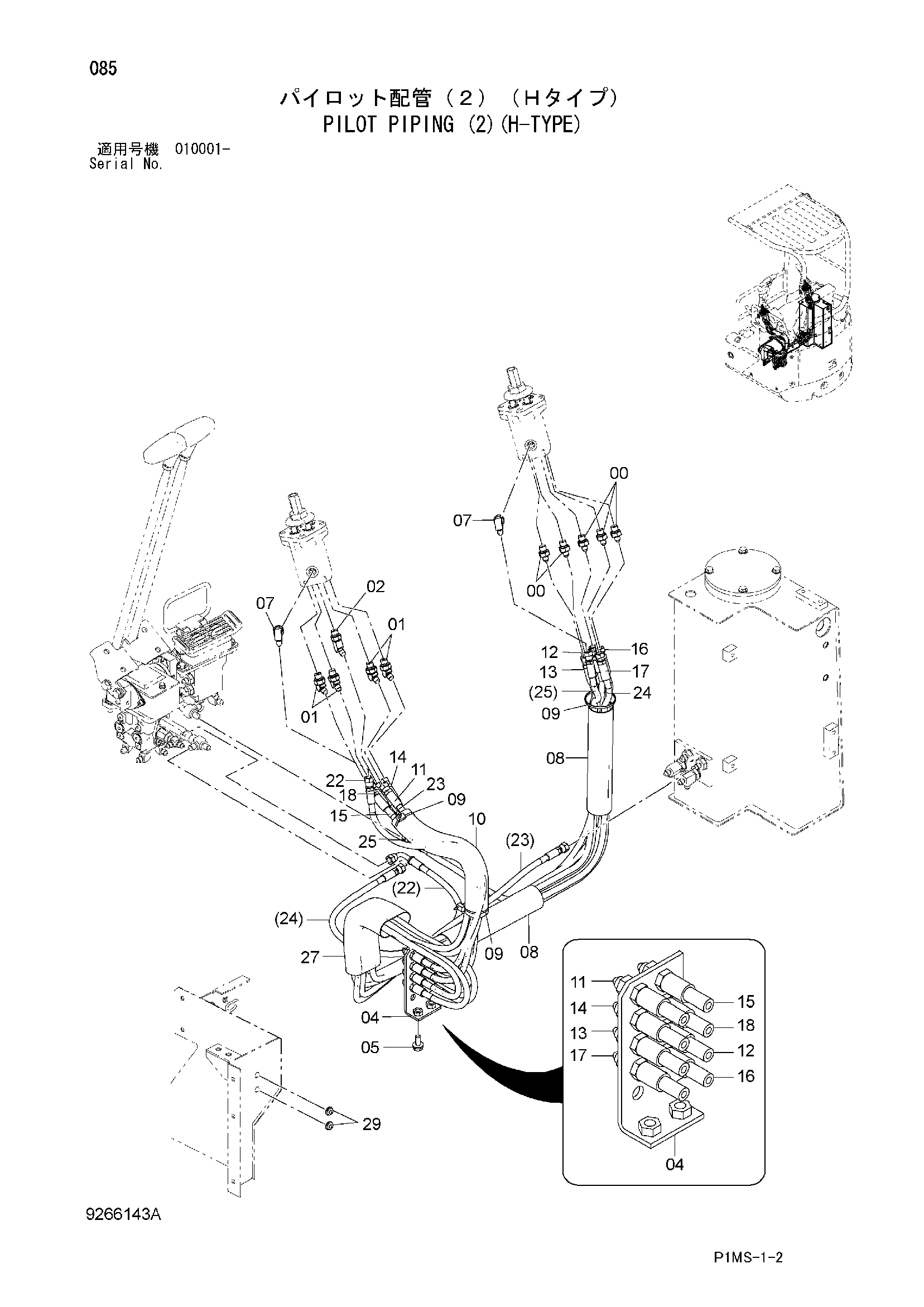

Заводская схема «Пилотные гидролинии (2)(х-тйпе)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 5 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852222 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4636326 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 9766425 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4652861 | Фильтр | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4323247 | Защитный кожух | 2 |
| 09 | 4055312 | Ленточный зажим | 4 |
| 10 | 4664518 | Защитный кожух | 1 |
| 11 | 4664065 | Шланг (L4) | 1 |
| 12 | 4664066 | Шланг (R4) | 1 |
| 13 | 4664067 | Шланг (R3) | 1 |
| 14 | 4664068 | Шланг (L1) | 1 |
| 15 | 4664069 | Шланг (L3) | 1 |
| 16 | 4664070 | Шланг (R1) | 1 |
| 17 | 4664071 | Шланг (R2) | 1 |
| 18 | 4664072 | Шланг (L2) | 1 |
| 22 | 4664013 | Шланг (LP) | 1 |
| 23 | 4664014 | Шланг (LT) | 1 |
| 24 | 4664015 | Шланг (RT) | 1 |
| 25 | 4664016 | Шланг (RP) | 1 |
| 27 | 4395338 | Защитный кожух | 1 |
| 29 | 4207699 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
