Пилотные гидролинии (1-1) — HITACHI ZX17U-2

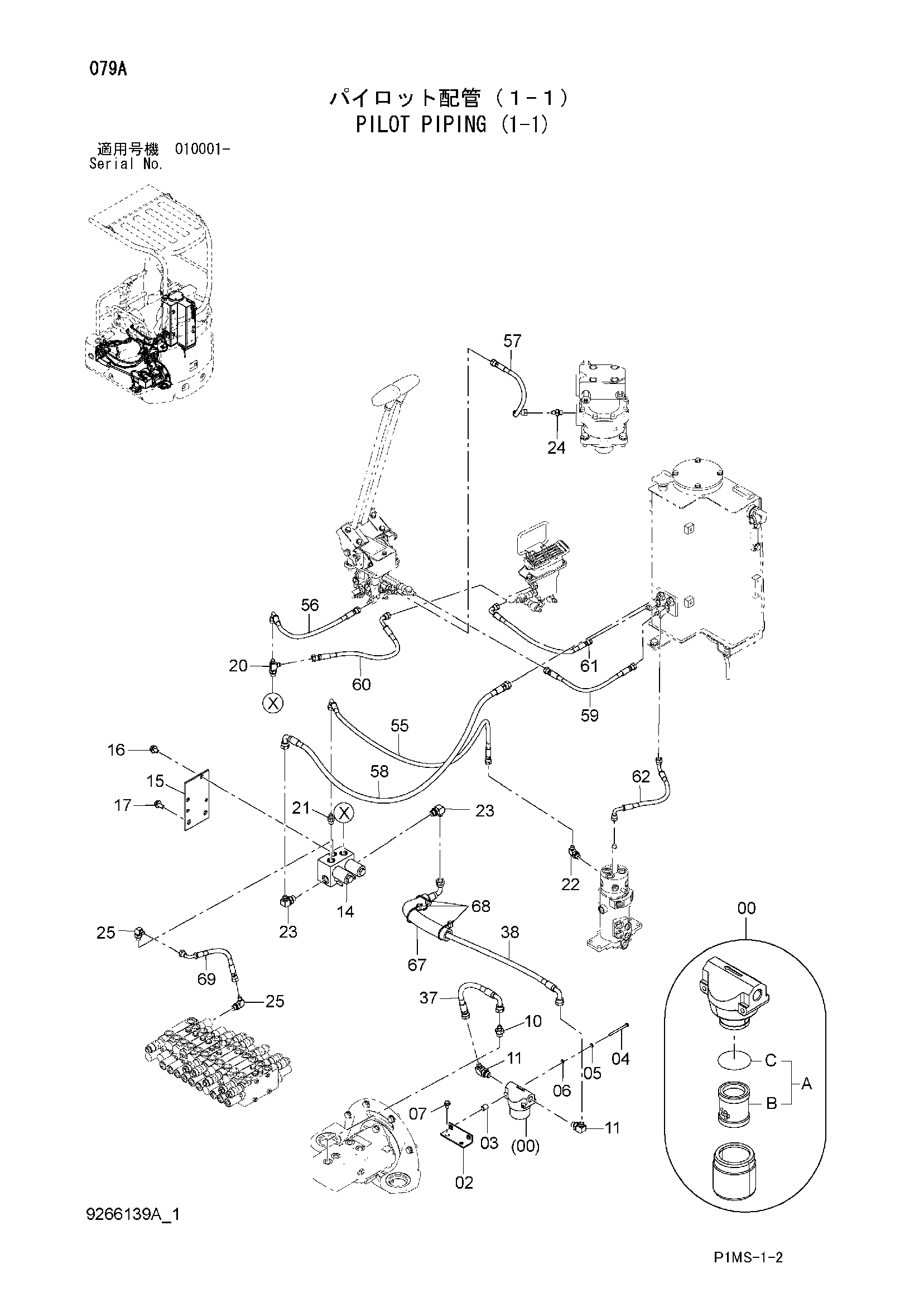

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457683 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00B | 4294129 | Фильтрующий элемент | 1 |
| 00C | 4294161 | Уплотнительное кольцо | 1 |
| 02 | 9766424 | Кронштейн | 1 |
| 03 | 4277425 | Проставка | 2 |
| 04 | J900675 | Болт | 2 |
| 05 | A590906 | Пружинная шайба | 2 |
| 06 | A590106 | Плоская шайба | 2 |
| 07 | J260816 | Болт с шайбой | 2 |
| 07A | J900816 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4607613 | Электромагнитный клапан | 1 |
| 15 | 4657426 | Пластина | 1 |
| 15 | 4680588 | Пластина | 1 |
| 16 | J271020 | Болт с шайбой | 2 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271025 | Болт с шайбой | 2 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | A852422 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852122 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852322 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852333 | Угловой штуцер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852122 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852322 | Угловой штуцер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4663986 | Шланг | 1 |
| 38 | 4663987 | Шланг (PS) | 1 |
| 55 | 4664005 | Шланг (BG) | 1 |
| 56 | 4664006 | Шланг (SP) | 1 |
| 57 | 4664007 | Шланг (PG) | 1 |
| 58 | 4664008 | Шланг (T) | 1 |
| 59 | 4664009 | Шланг (TT) | 1 |
| 60 | 4664010 | Шланг (TS) | 1 |
| 61 | 4664011 | Шланг (ST) | 1 |
| 62 | 4664012 | Шланг | 1 |
| 67 | 4663289 | Трубка | 1 |
| 68 | 4055312 | Ленточный зажим | 3 |
| 69 | 4627220 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
