Отопитель (1)(кабина) — HITACHI ZX17U-2

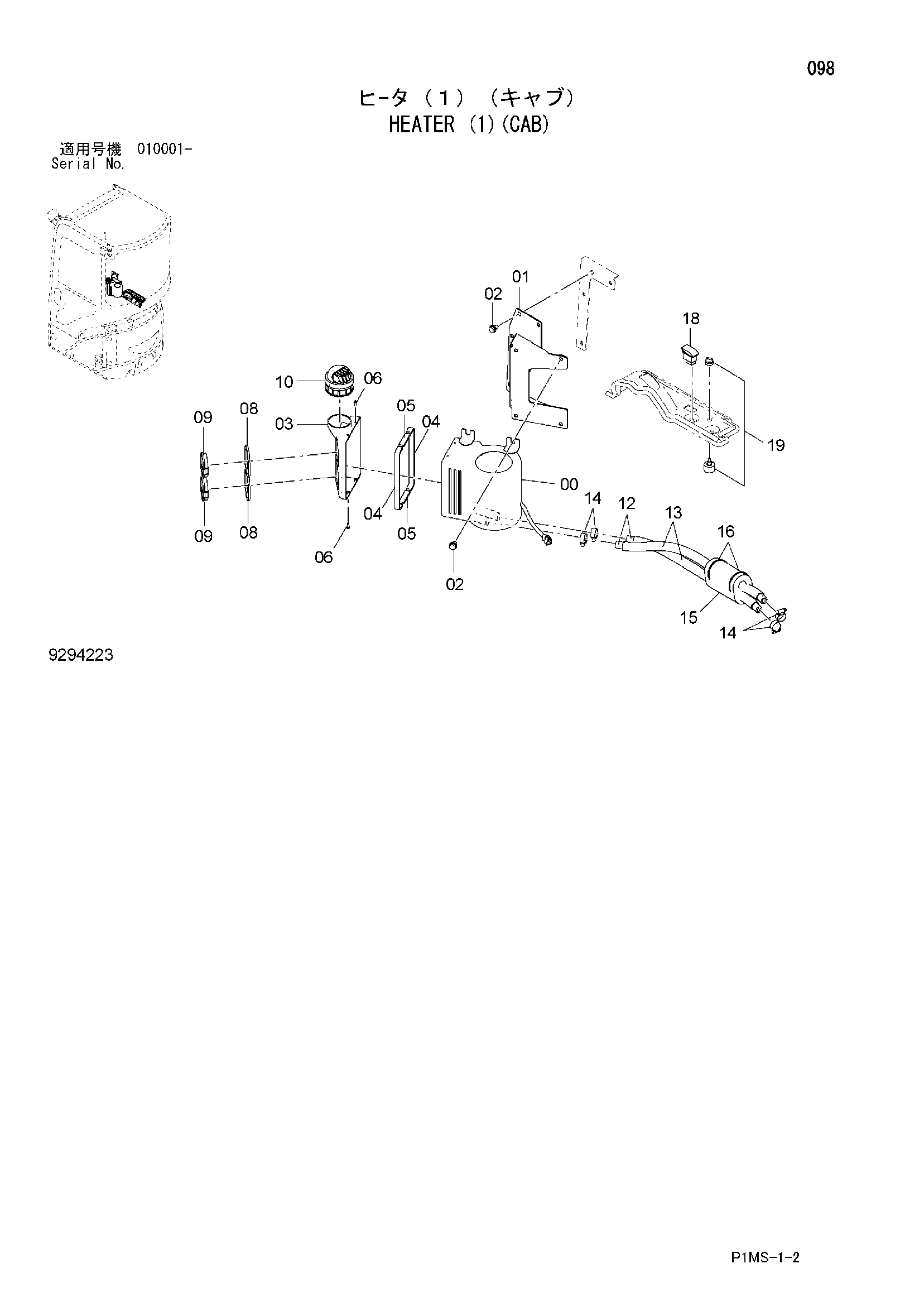

Заводская схема «Отопитель (1)(кабина)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4464959 | Отопитель | 1 |
| 01 | 7055036 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 8 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4688725 | Воздуховод | 1 |
| 04 | 4688723 | Резиновая прокладка | 2 |
| 05 | 4688724 | Резиновая прокладка | 2 |
| 06 | J680414 | Винт с шайбой | 4 |
| 08 | 4627109 | Уплотнение | 2 |
| 09 | 4617533 | Решётка | 2 |
| 10 | 4478193 | Воздуховод | 1 |
| 12 | 4326255 | Водяной шланг | 2 |
| 13 | 4358281 | Трубка | 2 |
| 14 | 4514699 | Хомут шланга | 4 |
| 15 | 4688731 | Резиновая прокладка | 1 |
| 16 | 4055312 | Ленточный зажим | 2 |
| 18 | 4689021 | Выключатель | 1 |
| 19 | 4294504 | Выключатель отопитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
