Ход рычаг (с сигнализация движения) — HITACHI ZX17U-2

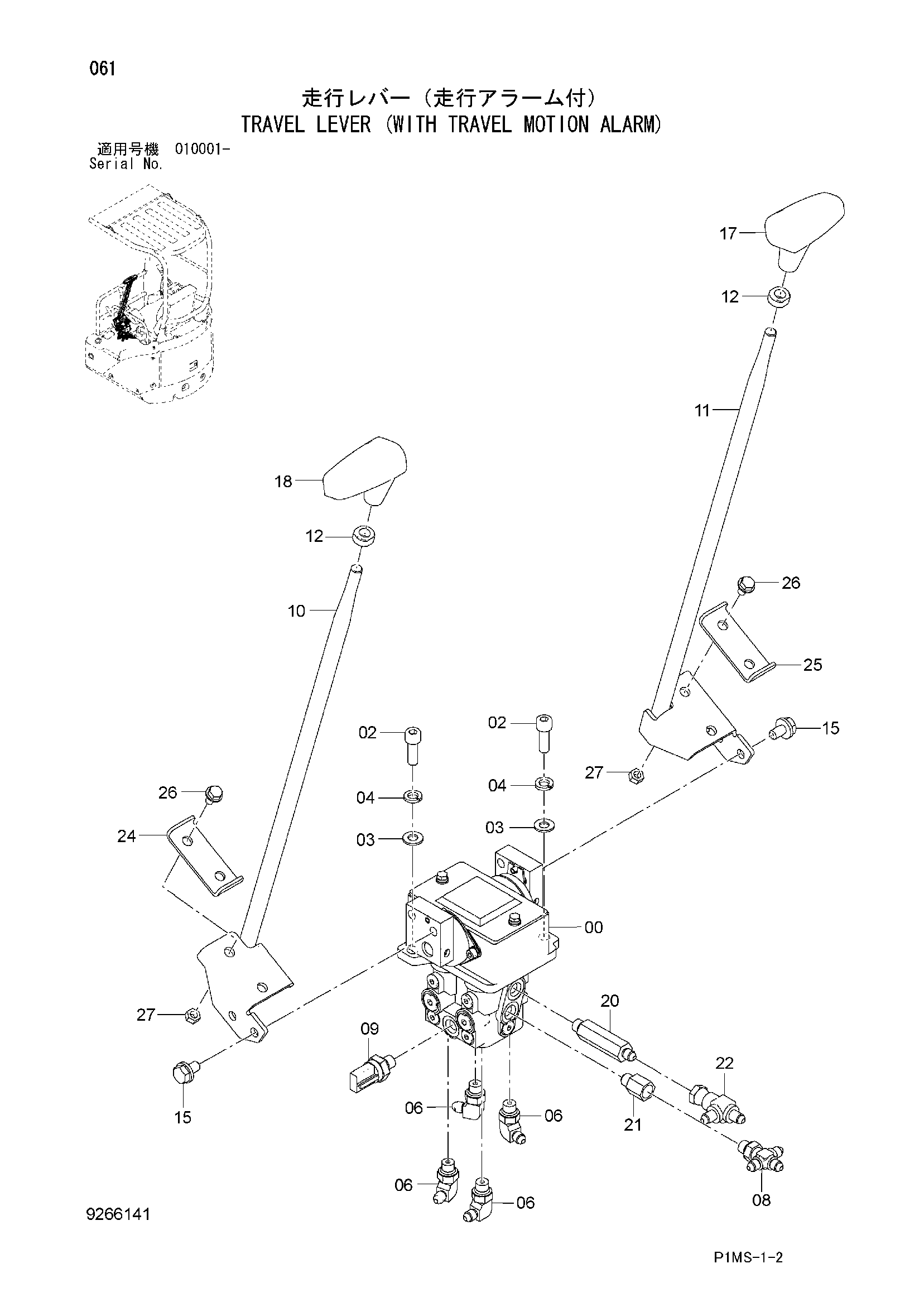

Заводская схема «Ход рычаг (с сигнализация движения)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607488 | Пилотный клапан | 1 |
| 02 | J781030 | Болт с внутренним шестигранником | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 06 | A852322 | Угловой штуцер | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4656441 | Крестовина S | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4436535 | Датчик давления | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 7047013 замена: 7053867 | Рычаг (левый) | 1 |
| 10 | 7053867 | Рычаг (левый) | 1 |
| 11 | 7047014 замена: 7053868 | Рычаг (правый) | 1 |
| 11 | 7053868 | Рычаг (правый) | 1 |
| 12 | 4424185 | Гайка | 2 |
| 15 | J271020 | Болт с шайбой | 4 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 2051176 | Рукоятка | 1 |
| 18 | 2051177 | Рукоятка | 1 |
| 20 | 4303099 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4653765 | Фильтр | 1 |
| 22 | 4667624 | Унион S | 1 |
| 24 | 4669742 | Левый кронштейн | 1 |
| 25 | 4669743 | Правый кронштейн | 1 |
| 26 | J260816 | Болт с шайбой | 4 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | M500807 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
