Крышка (2)(навес) — HITACHI ZX17U-2

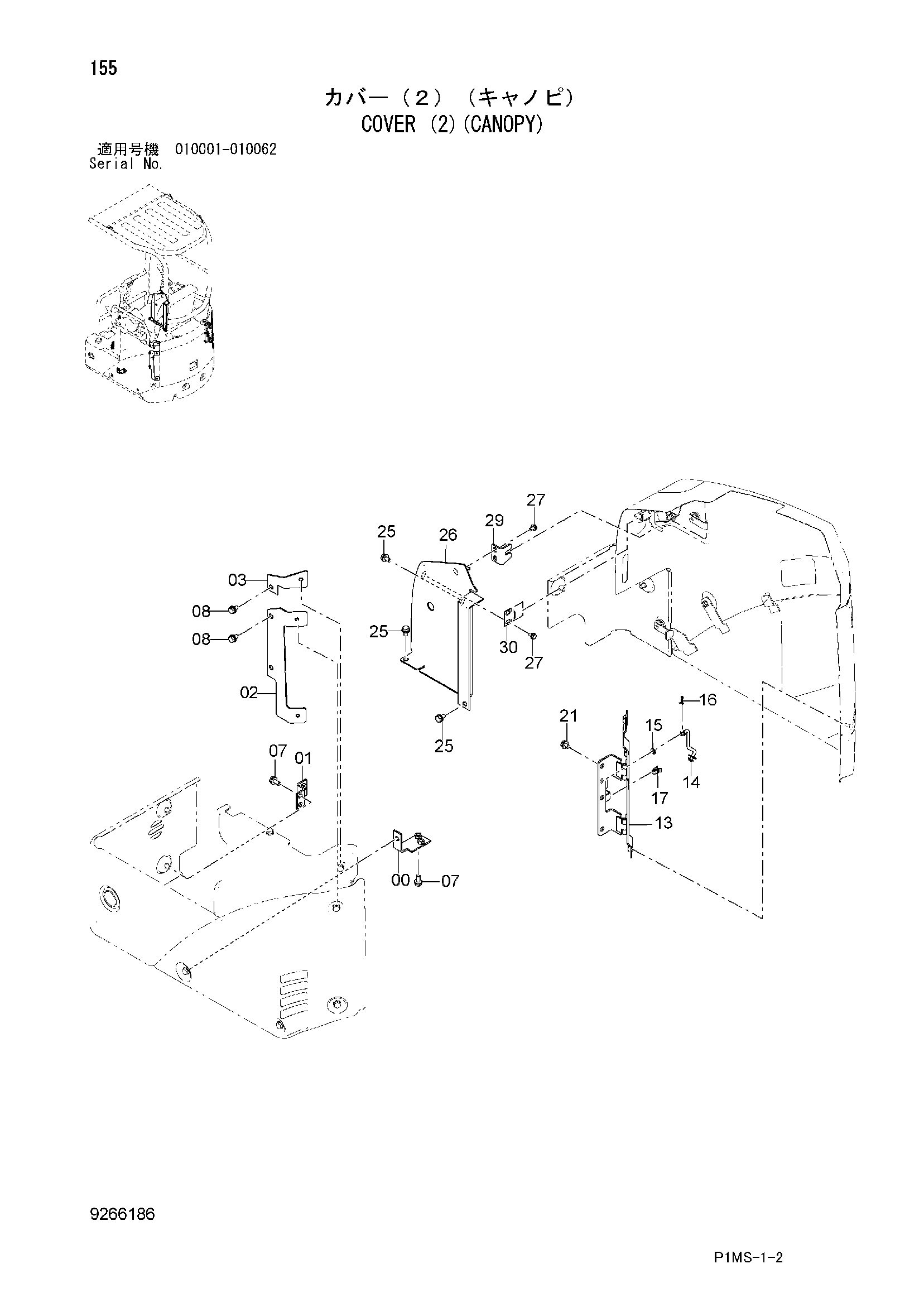

Заводская схема «Крышка (2)(навес)» для HITACHI ZX17U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766430 | Кронштейн | 1 |
| 01 | 9766432 | Кронштейн | 1 |
| 02 | 8105792 | Кронштейн | 1 |
| 03 | 9766431 | Кронштейн | 1 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J271020 | Болт с шайбой | 3 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 13 | 8105793 | Кронштейн | 1 |
| 14 | 9766433 | Стойка | 1 |
| 15 | A590108 | Плоская шайба | 1 |
| 16 | 4402852 | Стопорный палец | 1 |
| 17 | 4399244 | Держатель | 1 |
| 21 | J271016 | Болт с шайбой | 3 |
| 21A | J901016 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 25 | J271020 | Болт с шайбой | 4 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 7051084 | Кронштейн | 1 |
| 27 | J260816 | Болт с шайбой | 4 |
| 27A | J900816 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 29 | 4657505 | Направляющая | 1 |
| 30 | 4665059 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX17U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
