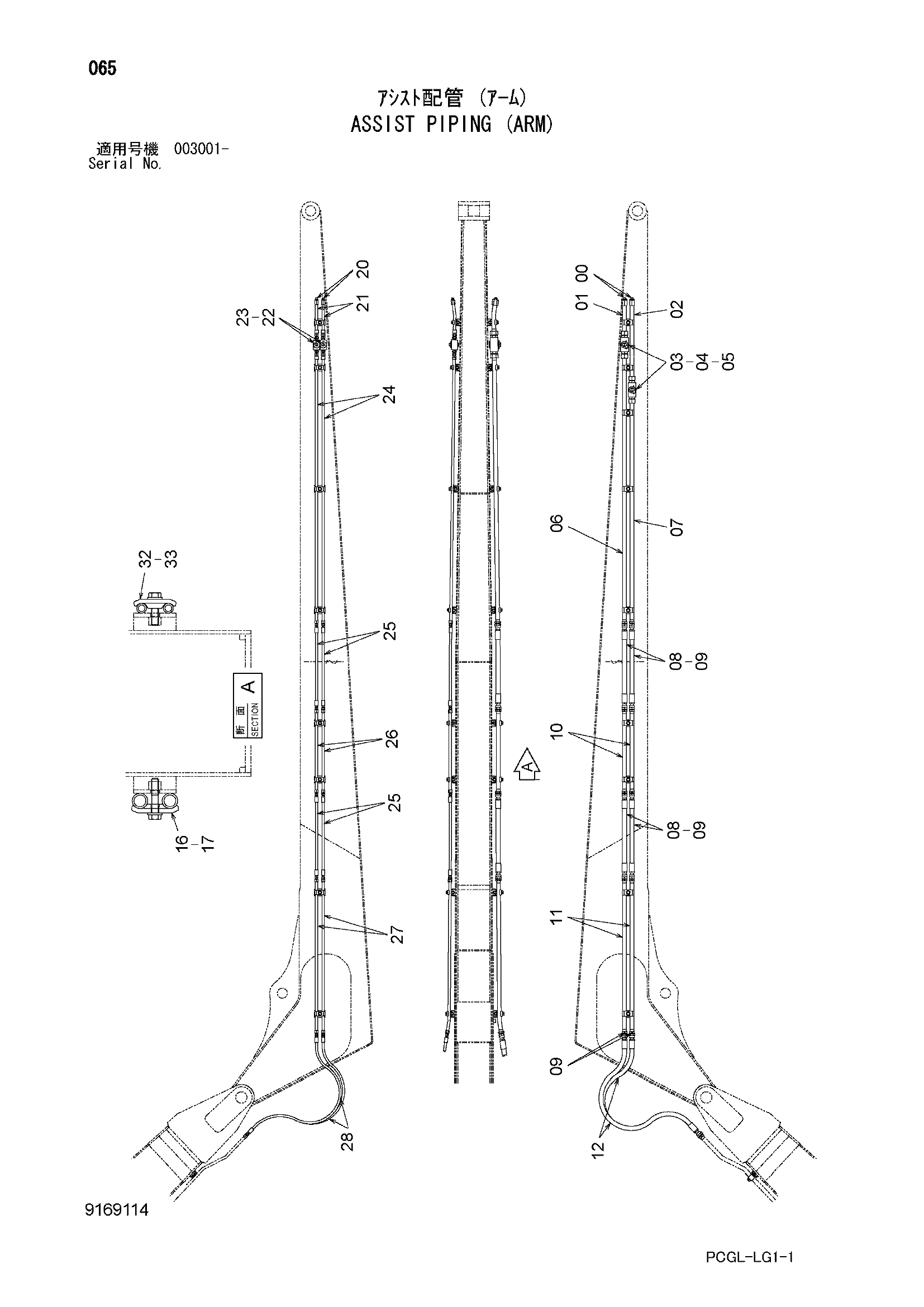

Вспомогательный трубопроводы (рукоять) — HITACHI ZX170WM-3
Заводская схема «Вспомогательный трубопроводы (рукоять)» для HITACHI ZX170WM-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-2025 | Пробка | 2 |
| 01 | 9764415 | Трубка | 1 |
| 02 | 9766742 | Трубка | 1 |
| 03 | 4432055 | Запорный клапан | 2 |
| 04 | A853188 | Адаптер | 4 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 4 |
| 06 | 9767174 | Трубка | 1 |
| 07 | 9767662 | Трубка | 1 |
| 08 | 4286265 | Шланг | 4 |
| 09 | 4187308 | Уплотнительное кольцо | 10 |
| 10 | 9768240 | Трубка | 2 |
| 11 | 9768241 | Трубка | 2 |
| 12 | 4435902 | Шланг | 2 |
| 16 | 4189859 | Хомут трубки | 9 |
| 17 | J271265 | Болт с шайбой | 9 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 20 | 94-2023 | Пробка | 2 |
| 21 | 9764414 | Трубка | 2 |
| 22 | 4216176 | Запорный клапан | 2 |
| 23 | 4282067 | Адаптер | 4 |
| 24 | 9768242 | Трубка | 2 |
| 25 | 4247581 | Шланг | 4 |
| 26 | 9768243 | Трубка | 2 |
| 27 | 9768244 | Трубка | 2 |
| 28 | 4435909 | Шланг | 2 |
| 32 | 4189858 | Хомут трубки | 8 |
| 33 | J271250 | Болт с шайбой | 8 |
| 33A | J901250 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170WM-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
