Запасные педаль и запасные педаль трубопроводы — HITACHI ZX170WM-3

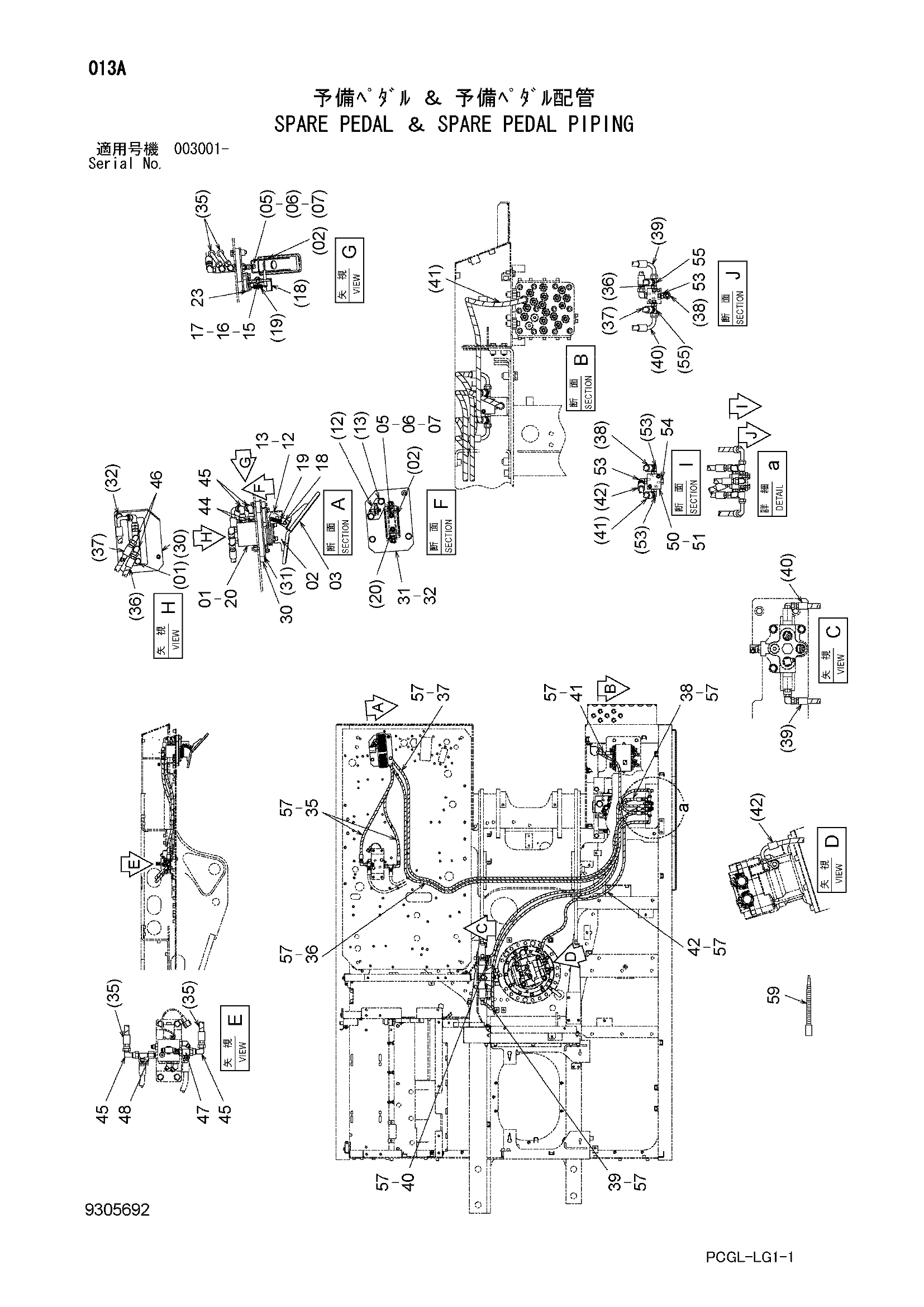

Заводская схема «Запасные педаль и запасные педаль трубопроводы» для HITACHI ZX170WM-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J271030	Болт с шайбой	2
01A	J901030	Болт	1
01B	J222010	Шайба	1
02	8089323	Педаль	1
03	3096428	Крышка резиновый	1
05	J780816	Болт с внутренним шестигранником	2
06	A590908	Пружинная шайба	2
07	A590108	Плоская шайба	2
12	8083371	Кронштейн	1
13	J271016	Болт с шайбой	2
13A	J901016	Болт	1
13B	J222010	Шайба	1
15	4287795	Палец	1
16	A763016	Шплинт	1
17	A590110	Плоская шайба	1
18	8090228	Ограничитель	1
19	4279604	Пружина	1
20	4483993	Пилотный клапан	1
23	4461388	Регулировочная шайба 0.8mm	2
30	4703529	Пластина	1
31	8118698	Кронштейн	1
32	J271050	Болт с шайбой	3
32A	J901050	Болт	1
32B	J222010	Шайба	1
35	4313344	Шланг	2
36	4415478	Шланг	1
37	4270447	Шланг	1
38	4694438	Шланг	1
39	4389308	Шланг	1
40	4313352	Шланг	1
41	4701771	Шланг	1
42	4293934	Шланг	1
44	A852123	Адаптер	2
44A	957366	Уплотнительное кольцо	1
45	4239976	Унион S	4
46	A852323	Угловой штуцер	2
46A	957366	Уплотнительное кольцо	1
47	A852433	Тройник	1
47A	4509180	Уплотнительное кольцо	1
48	4246672	Соединительный штуцер	1
50	4411001	Челночный клапан	1
51	J780865	Болт с внутренним шестигранником	2
53	A852323	Угловой штуцер	4
53A	957366	Уплотнительное кольцо	1
54	A885002	Пробка	1
54A	957366	Уплотнительное кольцо	1
55	A852423	Тройник	2
55A	957366	Уплотнительное кольцо	1
57	4327293	Защитный кожух	40
59	4055312	Ленточный зажим	20

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX170WM-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
