Шланг защита от разрыва клапан трубопроводы (4)(рукоять) — HITACHI ZX170WM-3

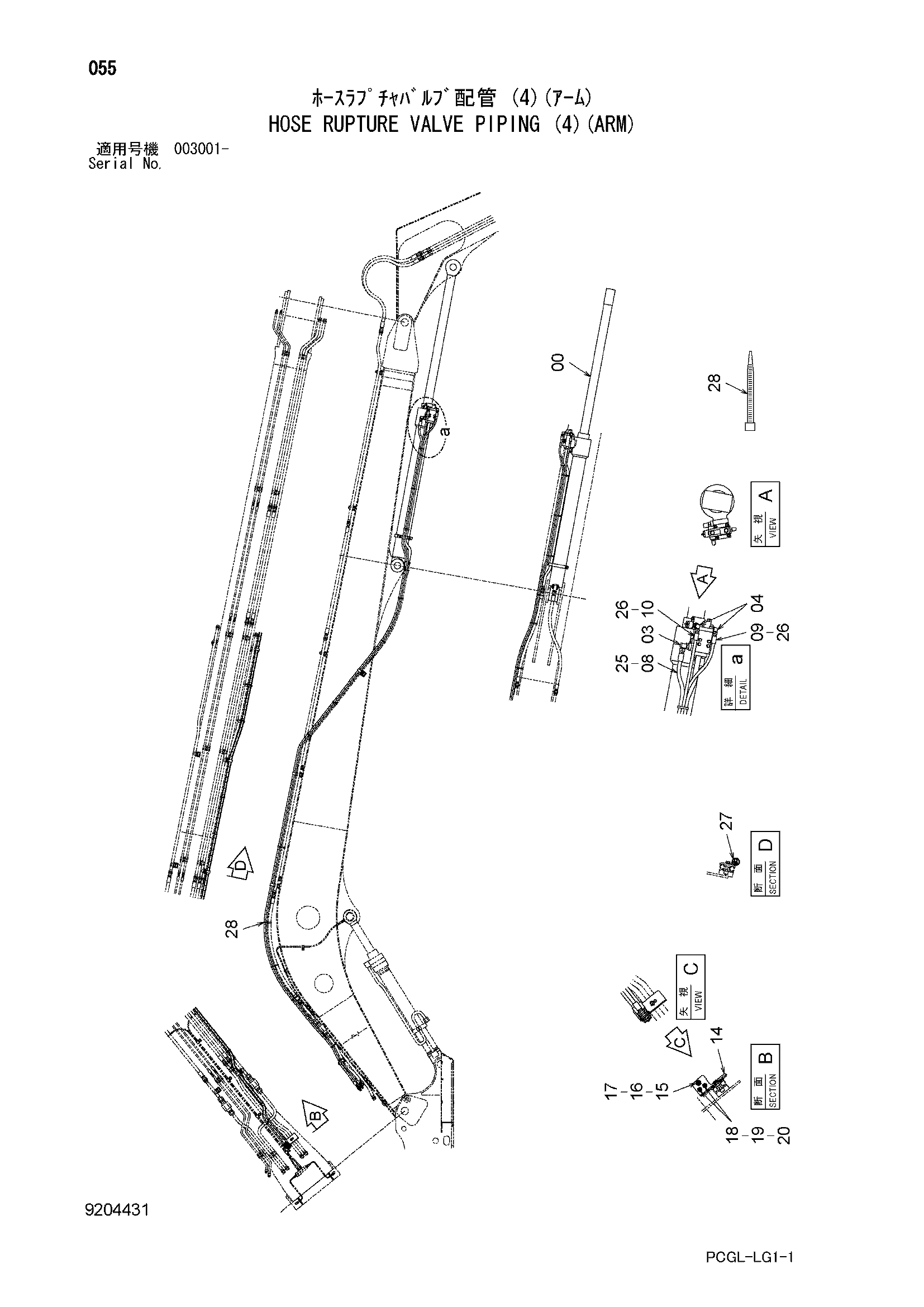

Заводская схема «Шланг защита от разрыва клапан трубопроводы (4)(рукоять)» для HITACHI ZX170WM-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9281264 | Гидроцилиндр рукояти | 1 |
| 03 | A852344 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852323 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4655158 | Шланг | 1 |
| 09 | 4426299 | Шланг | 1 |
| 10 | 4426299 | Шланг | 1 |
| 14 | 9767853 | Кронштейн | 1 |
| 15 | 4315207 | Адаптер | 1 |
| 16 | A590120 | Плоская шайба | 1 |
| 17 | 4316589 | Гайка | 1 |
| 18 | 4202532 | Адаптер | 2 |
| 19 | A590116 | Плоская шайба | 2 |
| 20 | 4202531 | Гайка | 2 |
| 25 | 4327294 | Защитный кожух | 16 |
| 26 | 4327293 | Защитный кожух | 28 |
| 27 | 4190264 | Зажим | 4 |
| 28 | 4121859 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170WM-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
