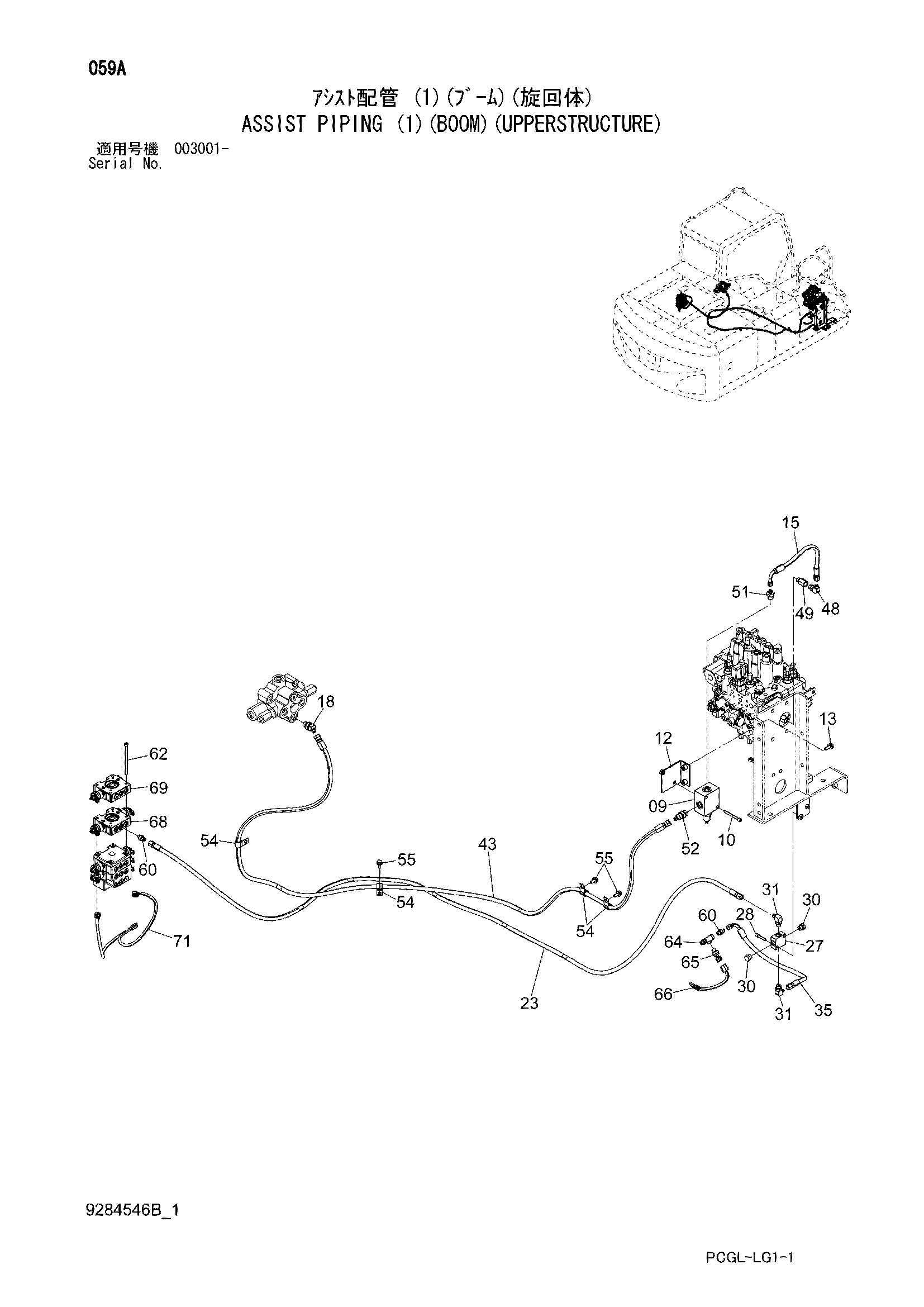

Вспомогательный трубопроводы (1)(стрела)(верхняя платформа) — HITACHI ZX170WM-3
Заводская схема «Вспомогательный трубопроводы (1)(стрела)(верхняя платформа)» для HITACHI ZX170WM-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4601969 | Клапан регулировочный | 1 |
| 10 | J780880 | Болт с внутренним шестигранником | 2 |
| 12 | 9767320 | Кронштейн | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 9277252 | Шланг в сборе | 1 |
| 15A | 4327293 | Защитный кожух | 1 |
| 15B | 4670669 | Шланг | 1 |
| 18 | A852243 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 9285331 | Шланг в сборе | 1 |
| 23A | 4674381 | Шланг (SA1) | 1 |
| 23B | 4327293 | Защитный кожух | 6 |
| 27 | 4411001 | Челночный клапан | 1 |
| 28 | J780840 | Болт с внутренним шестигранником | 2 |
| 30 | A885002 | Пробка | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852323 | Угловой штуцер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4489623 | Шланг | 1 |
| 43 | 9282690 | Шланг в сборе | 1 |
| 43A | 4675833 | Шланг (P1) | 1 |
| 43B | 4327293 | Защитный кожух | 7 |
| 48 | A852333 | Угловой штуцер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4214603 | Адаптер | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | A852143 | Адаптер | 1 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | A852243 | Угловой штуцер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | 4190277 | Зажим | 4 |
| 55 | J271025 | Болт с шайбой | 3 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 60 | A852123 | Адаптер | 2 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4666238 | Болт с внутренним шестигранником | 4 |
| 64 | 4454002 | Тройник | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4436535 | Датчик давления | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4660187 | Жгут проводов | 1 |
| 68 | 9276202 | Электромагнитный клапан | 1 |
| 69 | 9276201 | Электромагнитный клапан | 1 |
| 71 | 4668217 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170WM-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
