Трубопроводы системы смазки (1) — HITACHI ZX170WM-3

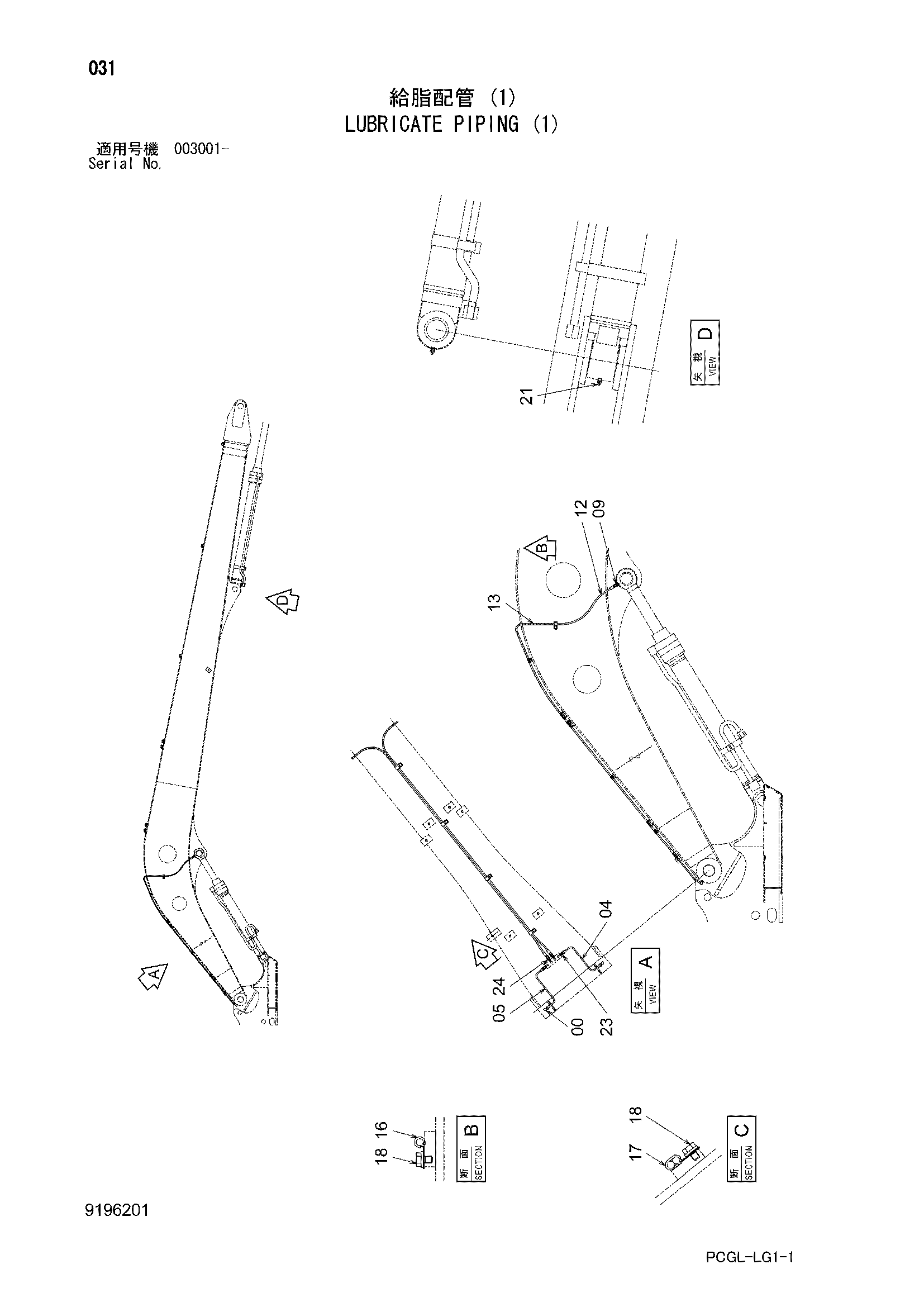

Заводская схема «Трубопроводы системы смазки (1)» для HITACHI ZX170WM-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4345297 | Штуцер трубки | 2 |
| 04 | 4660240 | Трубка | 1 |
| 05 | 4660249 | Трубка | 1 |
| 09 | 4154651 | Адаптер | 2 |
| 12 | 4631051 | Пластиковый шланг | 2 |
| 13 | 4327293 | Защитный кожух | 2 |
| 16 | 4190261 | Зажим | 2 |
| 17 | 4192018 | Зажим | 4 |
| 18 | J271016 | Болт с шайбой | 6 |
| 18A | J901016 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | J75482 | Пресс-маслёнка | 1 |
| 23 | 4360981 | Штуцер трубки | 2 |
| 24 | 4154651 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170WM-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
