Стрела угол датчик — HITACHI ZX170WM-3

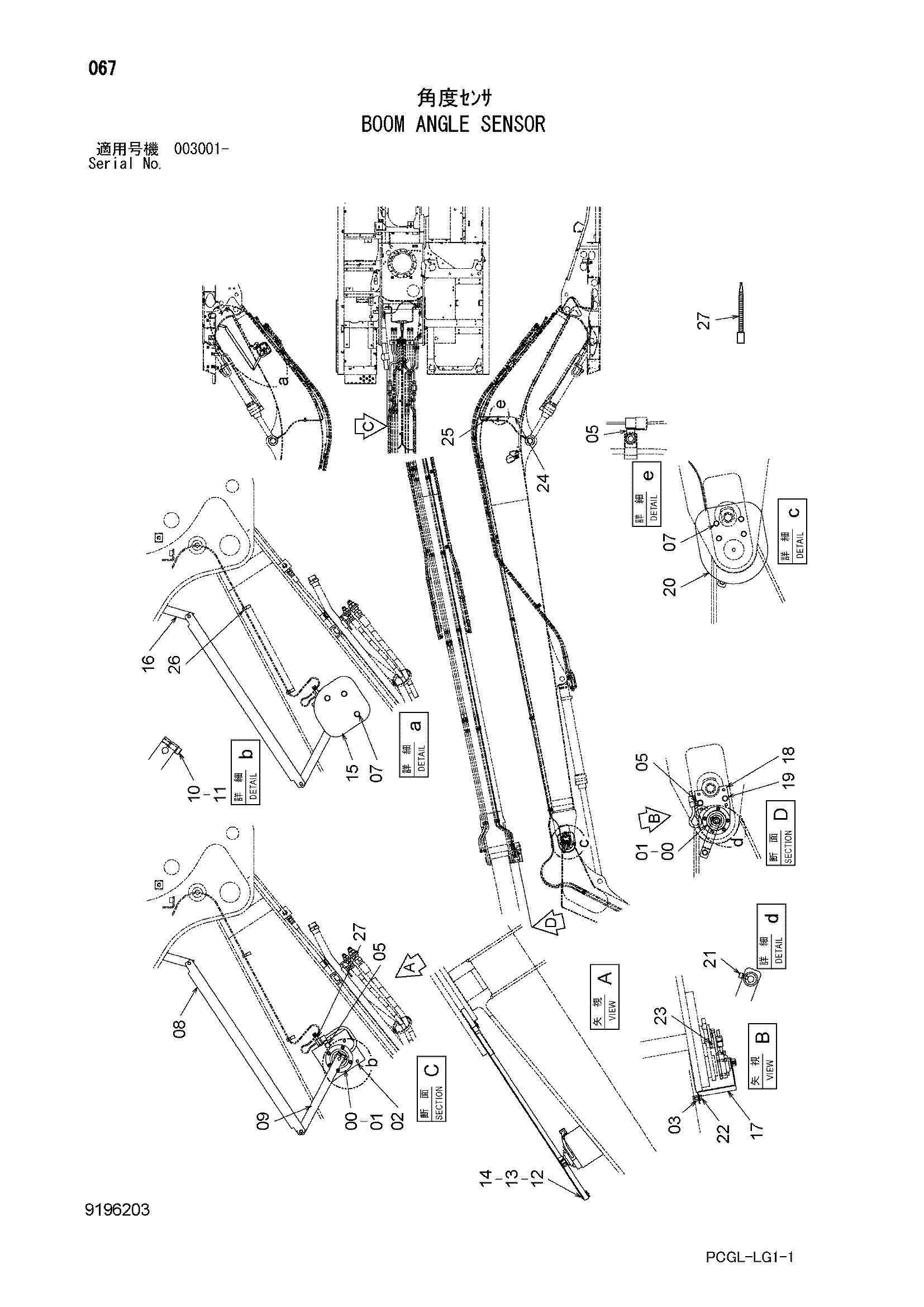

Заводская схема «Стрела угол датчик» для HITACHI ZX170WM-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406649 | Датчик угла | 2 |
| 01 | J780830 | Болт с внутренним шестигранником | 10 |
| 02 | 8118781 | Кронштейн | 1 |
| 03 | 4458521 | Седло винта | 1 |
| 05 | 4355515 | Кронштейн | 3 |
| 07 | J271000 | Болт с шайбой | 7 |
| 07A | J901000 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4703671 | Рычаг | 1 |
| 09 | 4645279 | Рычаг | 1 |
| 10 | M340830 | Болт с внутренним шестигранником | 1 |
| 11 | A590908 | Пружинная шайба | 1 |
| 12 | 4326438 | Палец | 2 |
| 13 | A590108 | Плоская шайба | 2 |
| 14 | 4022697 | Стопорный палец | 2 |
| 15 | 8089130 | Крышка | 1 |
| 16 | 4703670 | Седло винта | 1 |
| 17 | 8118376 | Рычаг | 1 |
| 18 | 4631710 | Кронштейн | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 8118782 | Крышка | 1 |
| 21 | J780612 | Болт с внутренним шестигранником | 1 |
| 22 | J271025 | Болт с шайбой | 1 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4471678 | Седло винта | 1 |
| 24 | 2057624 | Жгут проводов | 1 |
| 25 | 3116908 | Жгут проводов | 1 |
| 26 | 4272256 | Зажим WD. | 2 |
| 27 | 4055312 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170WM-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
