Трубопроводы системы смазки (2) — HITACHI ZX170WM-3

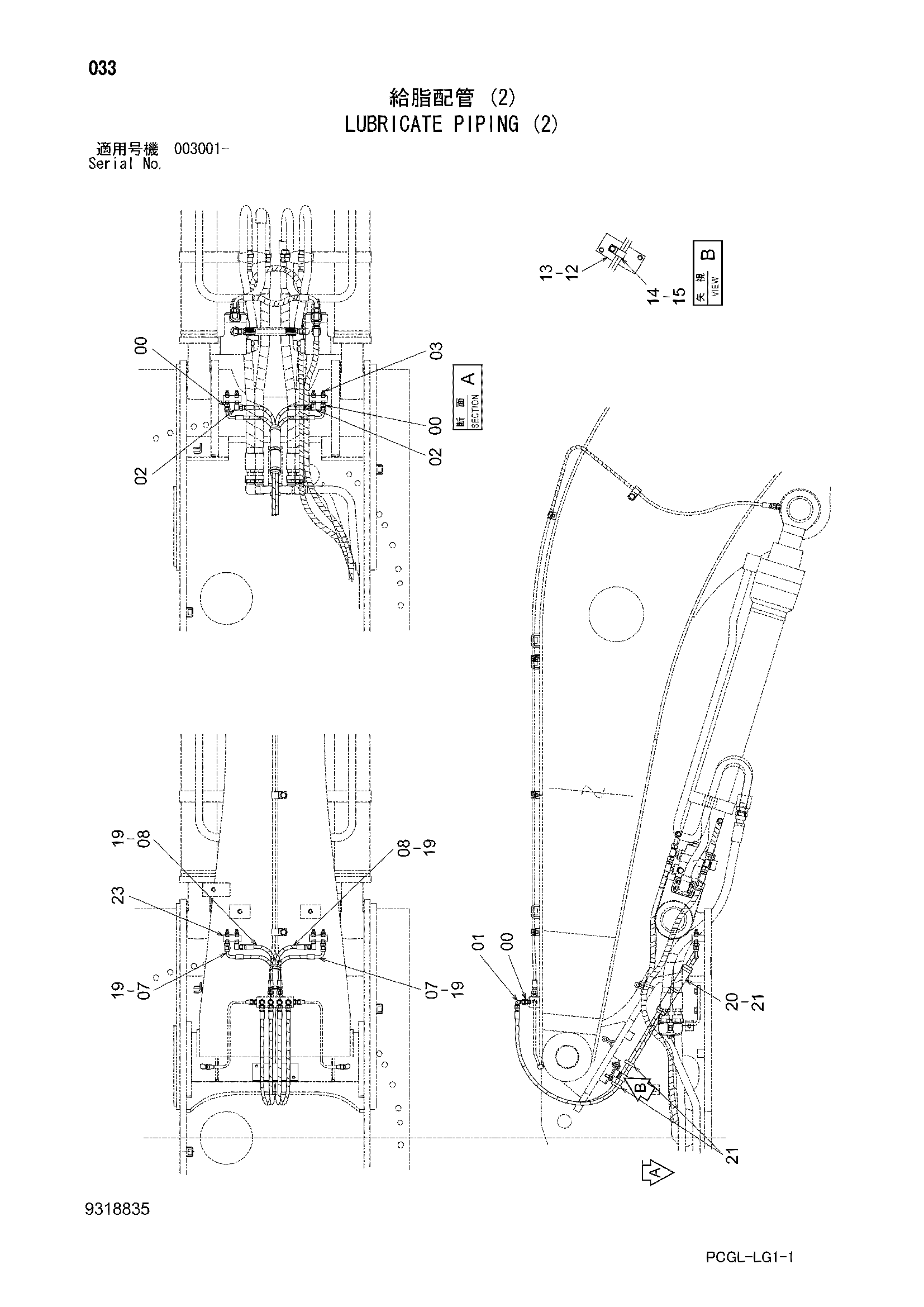

Заводская схема «Трубопроводы системы смазки (2)» для HITACHI ZX170WM-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154651 | Адаптер | 6 |
| 01 | 4346096 | Унион S | 4 |
| 02 | 4154656 | Угловой штуцер | 2 |
| 03 | J75482 | Пресс-маслёнка | 4 |
| 07 | 4386664 | Шланг | 2 |
| 08 | 4476284 | Шланг | 2 |
| 12 | 9772943 | Кронштейн | 1 |
| 13 | J260825 | Болт с шайбой | 2 |
| 13A | J900825 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4192035 | Зажим | 1 |
| 15 | J271016 | Болт с шайбой | 1 |
| 15A | J901016 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 19 | 4327293 | Защитный кожух | 8 |
| 20 | 4219918 | Резиновая втулка | 1 |
| 21 | 4121859 | Ленточный зажим | 5 |
| 23 | 4719108 | Блок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170WM-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
