Гидролинии рабочего оборудования — HITACHI ZX170WM-3

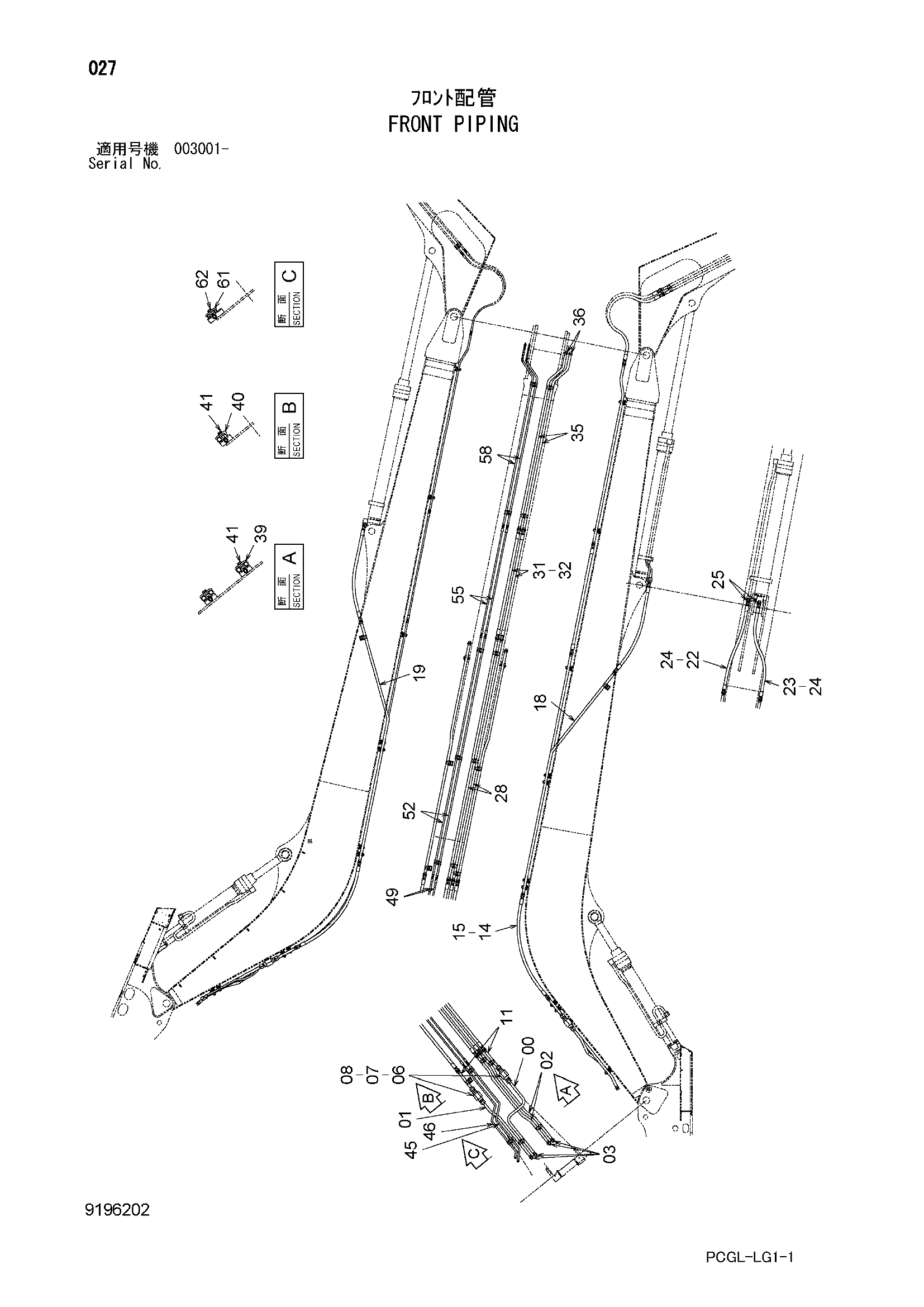

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX170WM-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110174 | Трубка | 1 |
| 01 | 8112766 | Трубка | 1 |
| 02 | 8112767 | Трубка | 2 |
| 03 | 4187308 | Уплотнительное кольцо | 4 |
| 06 | 9075046 | Клапан словретурн | 2 |
| 07 | A853188 | Адаптер | 4 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 9768247 | Трубка | 2 |
| 14 | 4265833 | Шланг | 4 |
| 15 | 4187308 | Уплотнительное кольцо | 8 |
| 18 | 8112074 | Трубка | 1 |
| 19 | 8111868 | Трубка | 1 |
| 22 | 4466584 | Шланг | 1 |
| 23 | 4451514 | Шланг | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 4 |
| 25 | A853166 | Адаптер | 2 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 9768246 | Трубка | 2 |
| 31 | 4265833 | Шланг | 2 |
| 32 | 4187308 | Уплотнительное кольцо | 4 |
| 35 | 8112107 | Трубка | 2 |
| 36 | 4187308 | Уплотнительное кольцо | 2 |
| 39 | 4189859 | Хомут трубки | 11 |
| 40 | 4190126 | Хомут трубки | 5 |
| 41 | J271265 | Болт с шайбой | 16 |
| 41A | J901265 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 45 | 8110691 | Трубка | 1 |
| 46 | 8110695 | Трубка | 1 |
| 49 | 4666837 | Шланг | 2 |
| 52 | 9768245 | Трубка | 2 |
| 55 | 4666837 | Шланг | 2 |
| 58 | 8112482 | Трубка | 2 |
| 61 | 4189858 | Хомут трубки | 7 |
| 62 | J271255 | Болт с шайбой | 7 |
| 62A | J901255 | Болт | 1 |
| 62B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170WM-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
