Шланг защита от разрыва клапан трубопроводы (2)(рукоять) — HITACHI ZX170WM-3

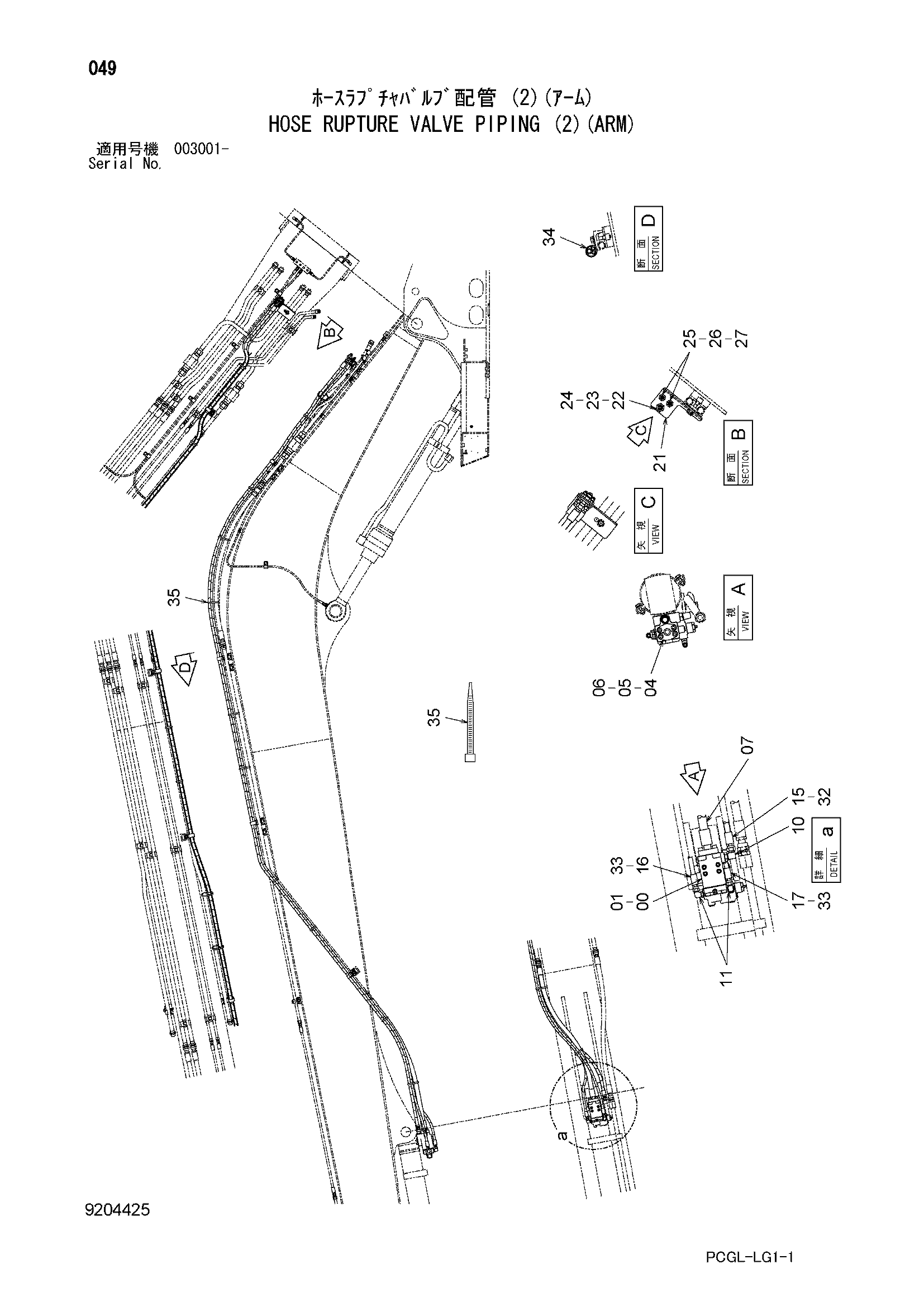

Заводская схема «Шланг защита от разрыва клапан трубопроводы (2)(рукоять)» для HITACHI ZX170WM-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4600811 | Удерживающий клапан | 1 |
| 01 | 4603211 | Болт с внутренним шестигранником | 4 |
| 04 | 4506459 | Разъёмный фланец | 2 |
| 05 | 971489 | Уплотнительное кольцо | 1 |
| 06 | M341036 | Болт с внутренним шестигранником | 4 |
| 07 | 4676753 | Шланг | 1 |
| 10 | A852344 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4403986 | Шланг | 1 |
| 16 | 4668452 | Шланг | 1 |
| 17 | 4656362 | Шланг | 1 |
| 21 | 9768248 | Кронштейн | 1 |
| 22 | 4315207 | Адаптер | 1 |
| 23 | A590120 | Плоская шайба | 1 |
| 24 | 4316589 | Гайка | 1 |
| 25 | 4202532 | Адаптер | 2 |
| 26 | A590116 | Плоская шайба | 2 |
| 27 | 4202531 | Гайка | 2 |
| 32 | 4327294 | Защитный кожух | 13 |
| 33 | 4327293 | Защитный кожух | 22 |
| 34 | 4190264 | Зажим | 4 |
| 35 | 4121859 | Ленточный зажим | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170WM-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
