Шланг защита от разрыва клапан трубопроводы (3)(стрела) — HITACHI ZX170WM-3

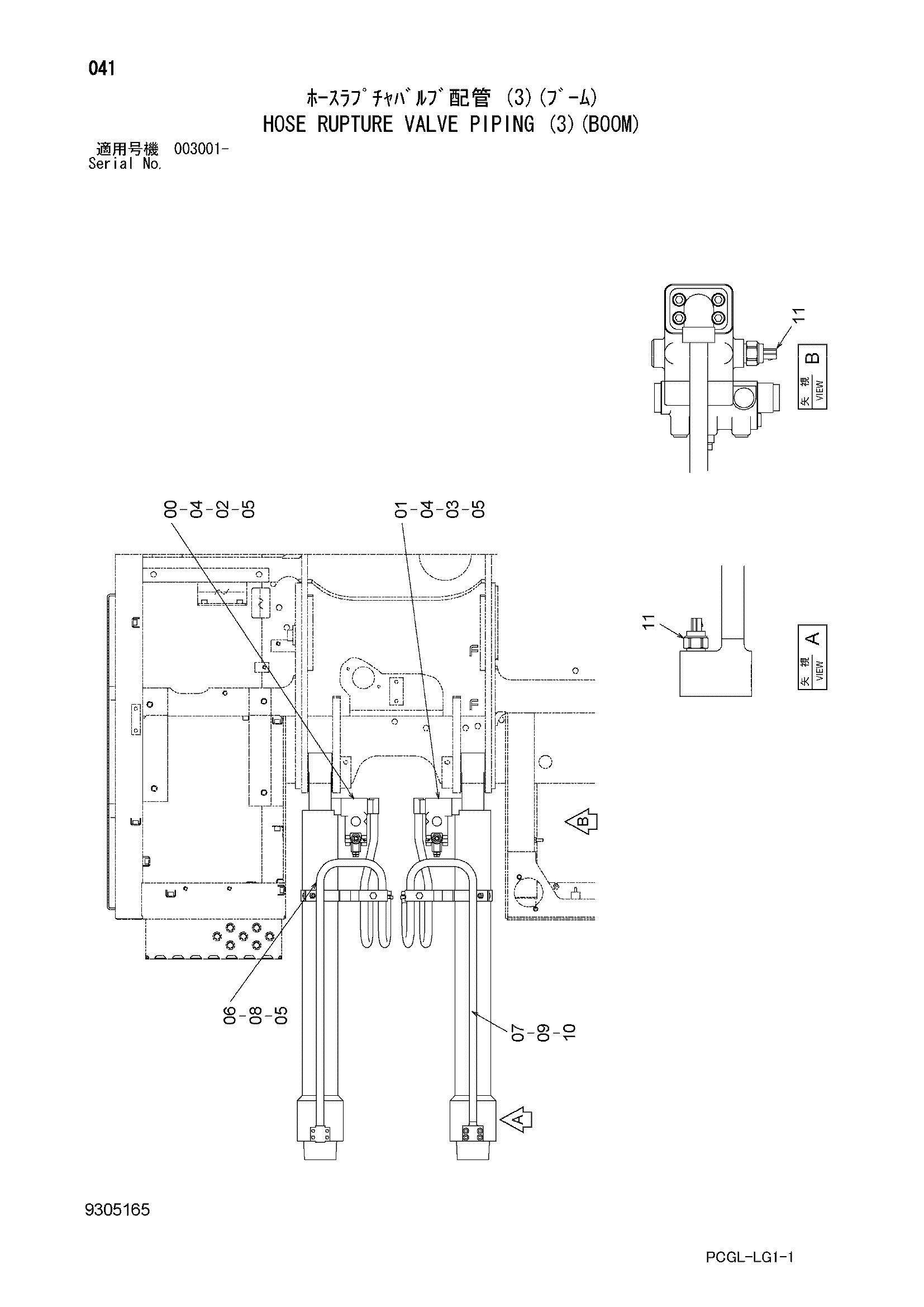

Заводская схема «Шланг защита от разрыва клапан трубопроводы (3)(стрела)» для HITACHI ZX170WM-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4437716 замена: 4486036 | Удерживающий клапан | 1 |
| 00 | 4486036 | Удерживающий клапан | 1 |
| 01 | 4437717 замена: 4486037 | Удерживающий клапан | 1 |
| 01 | 4486037 | Удерживающий клапан | 1 |
| 02 | 4664131 | Трубка | 1 |
| 03 | 4664132 | Трубка | 1 |
| 04 | 4486911 | Болт с внутренним шестигранником | 8 |
| 05 | 4506430 | Уплотнительное кольцо | 5 |
| 06 | 4666147 | Трубка | 1 |
| 07 | 8118626 | Трубка | 1 |
| 08 | M341030 | Болт с внутренним шестигранником | 4 |
| 09 | J781090 | Болт с внутренним шестигранником | 4 |
| 10 | A811030 | Уплотнительное кольцо | 1 |
| 11 | 4436271 | Датчик давления | 2 |
| 11A | 4365826 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170WM-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
