STD. стрела — HITACHI ZX170W-3F-AMS

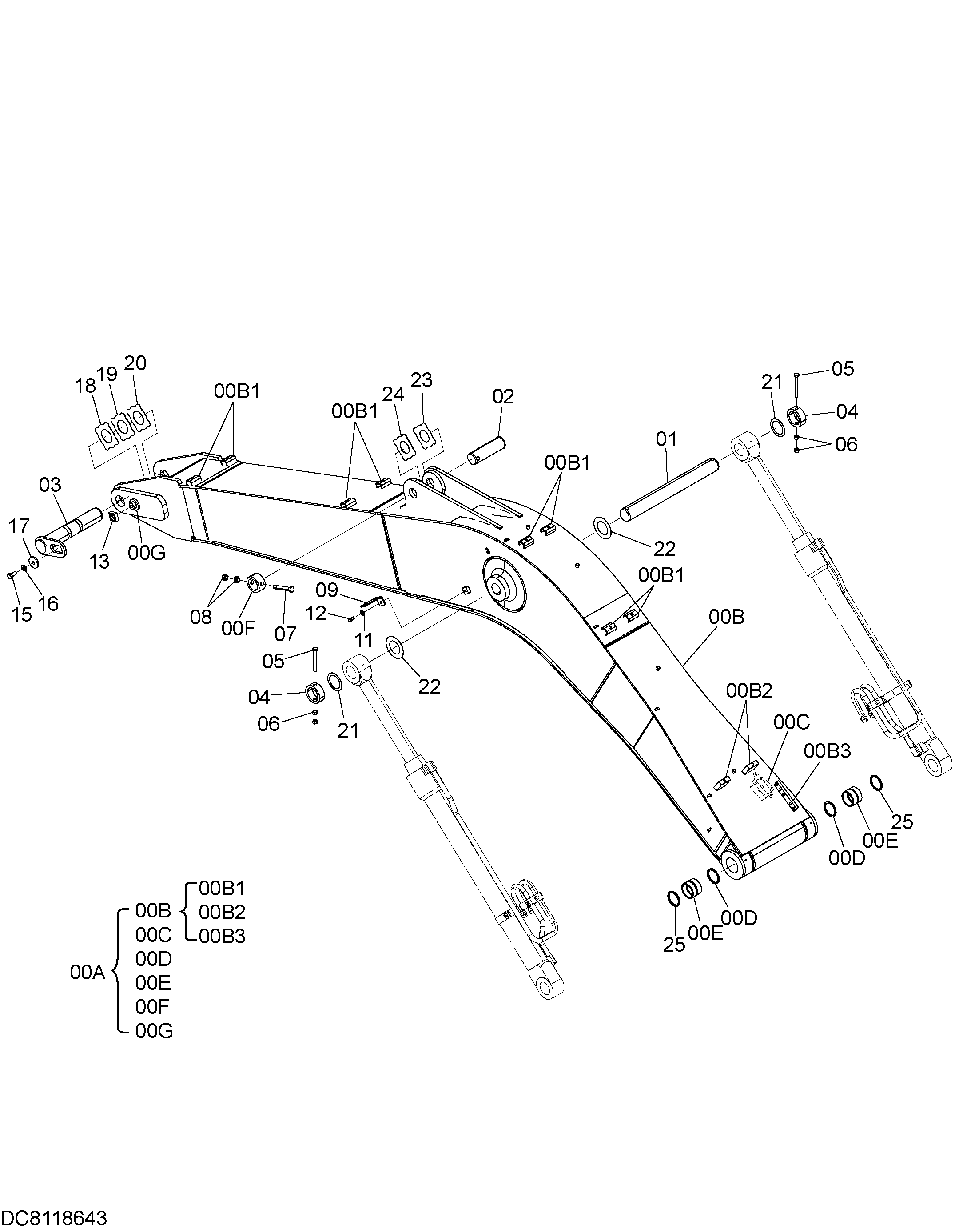

Заводская схема «STD. стрела» для HITACHI ZX170W-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-G | 7049511 | Стрела | 1 |
| 00B | 5010368 | Стрела | 1 |
| 00B1 | 9756301 | Седло винта | 8 |
| 00B2 | 4647806 | Седло винта | 2 |
| 00B3 | 4624799 | Блок | 1 |
| 00C | 8118641 | Кронштейн | 1 |
| 00D | 4067902 | Пылезащитное уплотнение | 2 |
| 00E | 4447016 | Втулка | 2 |
| 00F | 4434952 | Ограничитель | 1 |
| 00G | 4426117 | Ограничитель | 1 |
| 01 | 3095404 | Палец | 1 |
| 02 | 3090347 | Палец | 1 |
| 03 | 8082872 | Палец | 1 |
| 04 | 4435240 | Ограничитель | 2 |
| 05 | 4435129 | Стопорный палец | 2 |
| 06 | J950016 | Гайка | 4 |
| 07 | 4435125 | Стопорный палец | 1 |
| 08 | J950020 | Гайка | 2 |
| 09 | 4224631 | Кронштейн | 1 |
| 11 | J222014 | Шайба | 1 |
| 12 | J901430 | Болт | 1 |
| 13 | 4424425 | Блок | 1 |
| 15 | J921840 | Болт | 1 |
| 16 | J222018 | Шайба | 1 |
| 17 | 4640621 | Пластина | 1 |
| 18 | 4444286 | Упорная пластина 1.0mm | 1 |
| 19 | 4444287 | Упорная пластина 2.0mm | 1 |
| 20 | 4462624 | Упорная пластина 1.5mm | 1 |
| 21 | 4447890 | Упорная пластина 1.0mm | 2 |
| 22 | 4450012 | Упорная пластина 1.0mm | 2 |
| 23 | 4444288 | Упорная пластина 1.0mm | 1 |
| 24 | 4444289 | Упорная пластина 2.0mm | 1 |
| 25 | 4067902 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
