Пилотные гидролинии (K) — HITACHI ZX170W-3DARUMA

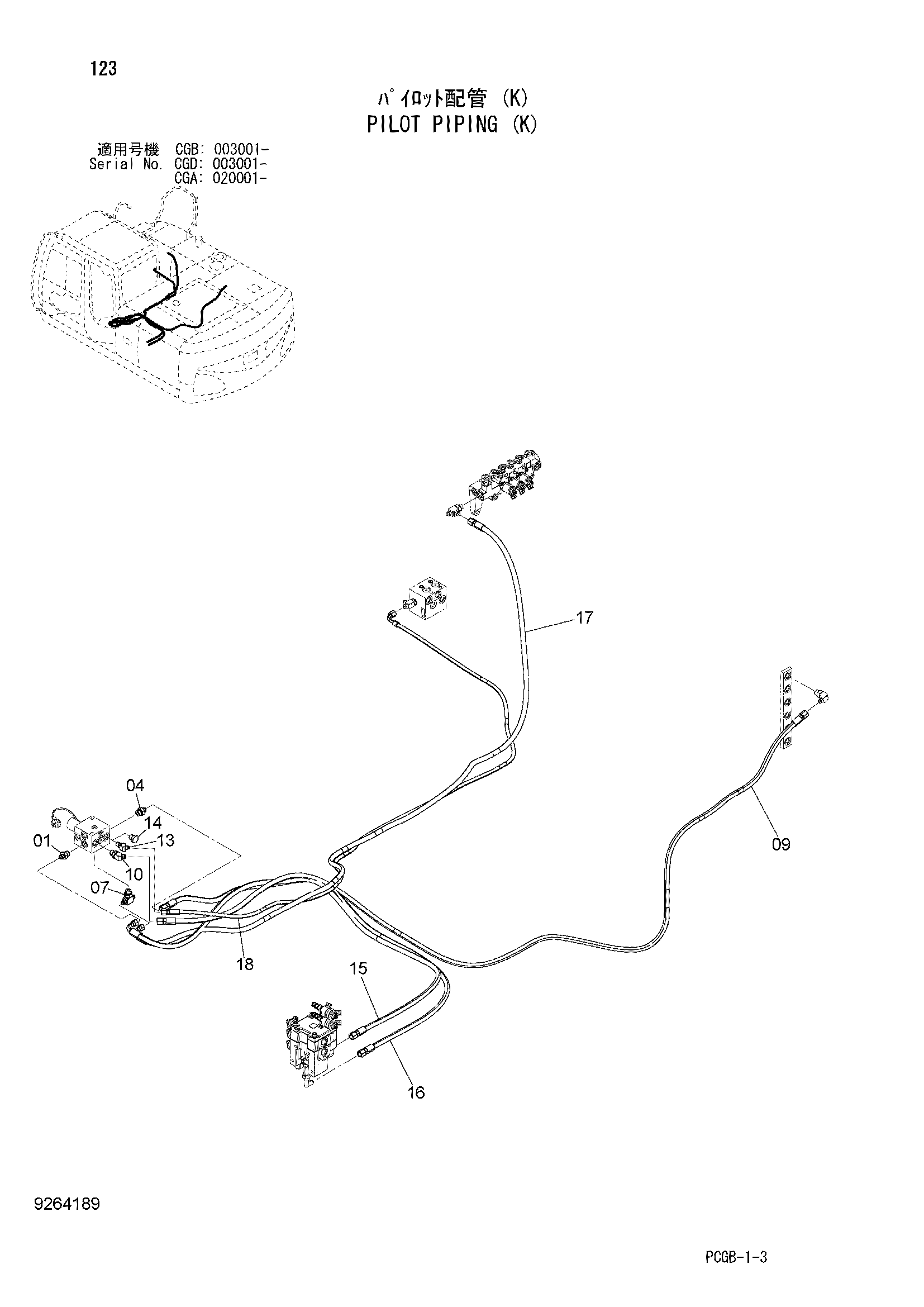

Заводская схема «Пилотные гидролинии (K)» для HITACHI ZX170W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4261938 | Фильтр | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852533 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4655589 | Шланг (T4) | 1 |
| 10 | A852233 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852222 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A885003 | Пробка | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4674451 | Шланг (T3) | 1 |
| 16 | 4674450 | Шланг (P3) | 1 |
| 17 | 9280167 | Шланг в сборе | 1 |
| 17A | 4664628 | Шланг (PF) | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 18 | 9280189 | Шланг в сборе | 1 |
| 18A | 4655591 | Шланг (HT) | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
