Пилотные гидролинии (F) — HITACHI ZX170W-3DARUMA

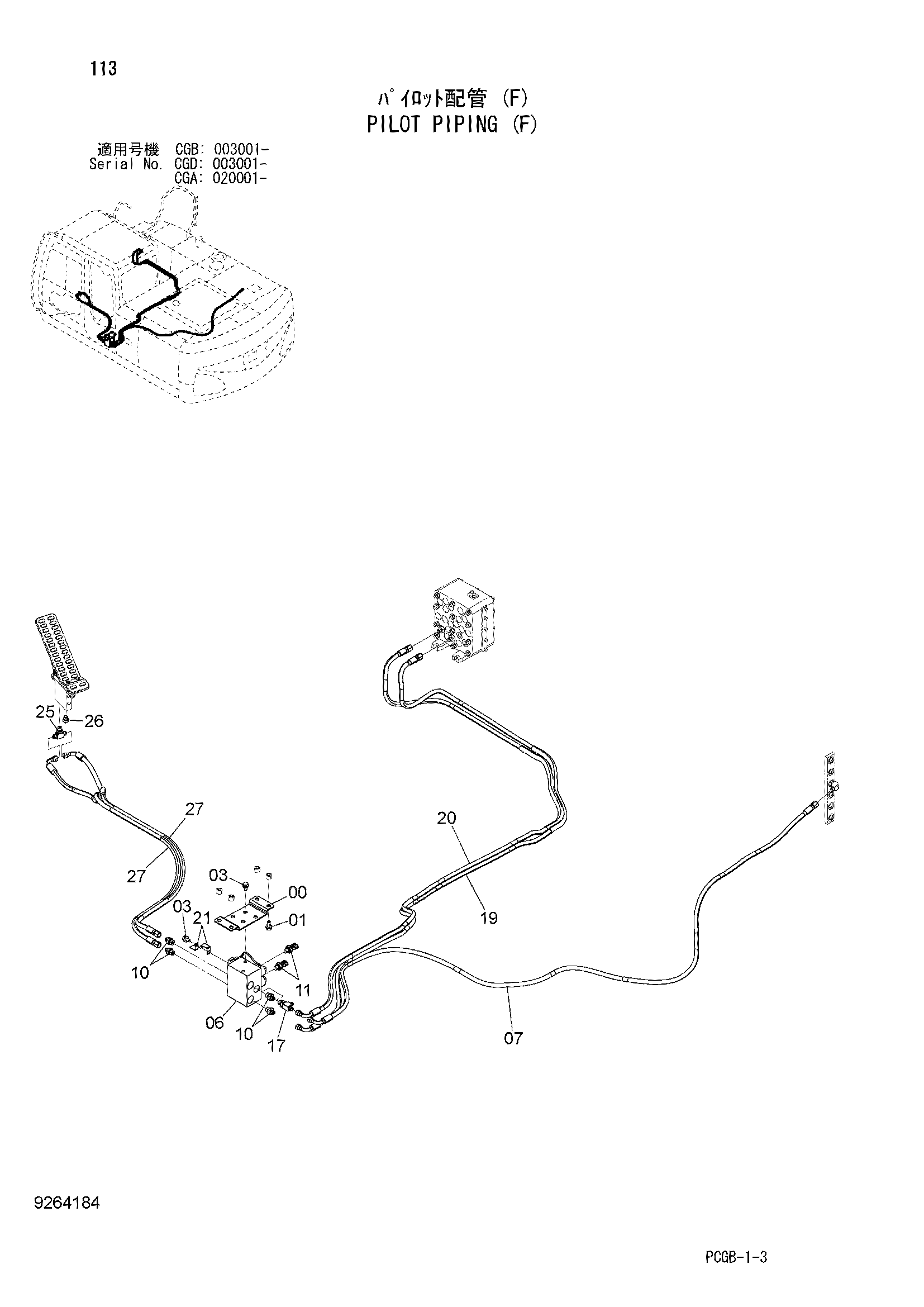

Заводская схема «Пилотные гидролинии (F)» для HITACHI ZX170W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4651303 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | J271020 | Болт с шайбой | 3 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 06 | 4454840 | Клапан регулировочный | 1 |
| 07 | 4655575 | Шланг (T) | 1 |
| 10 | A852133 | Адаптер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4436535 | Датчик давления | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852433 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 9280193 | Шланг в сборе | 1 |
| 19A | 4655577 | Шланг (левый) | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 20 | 9280188 | Шланг в сборе | 1 |
| 20A | 4437078 | Шланг (K) | 1 |
| 20B | 4327293 | Защитный кожух | 1 |
| 21 | 4402599 | Кронштейн | 2 |
| 25 | A852523 | Тройник | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A885002 | Пробка | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 9283504 | Шланг в сборе | 2 |
| 27A | 4606593 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
