Рулевое управление трубопроводы (водило) — HITACHI ZX170W-3DARUMA

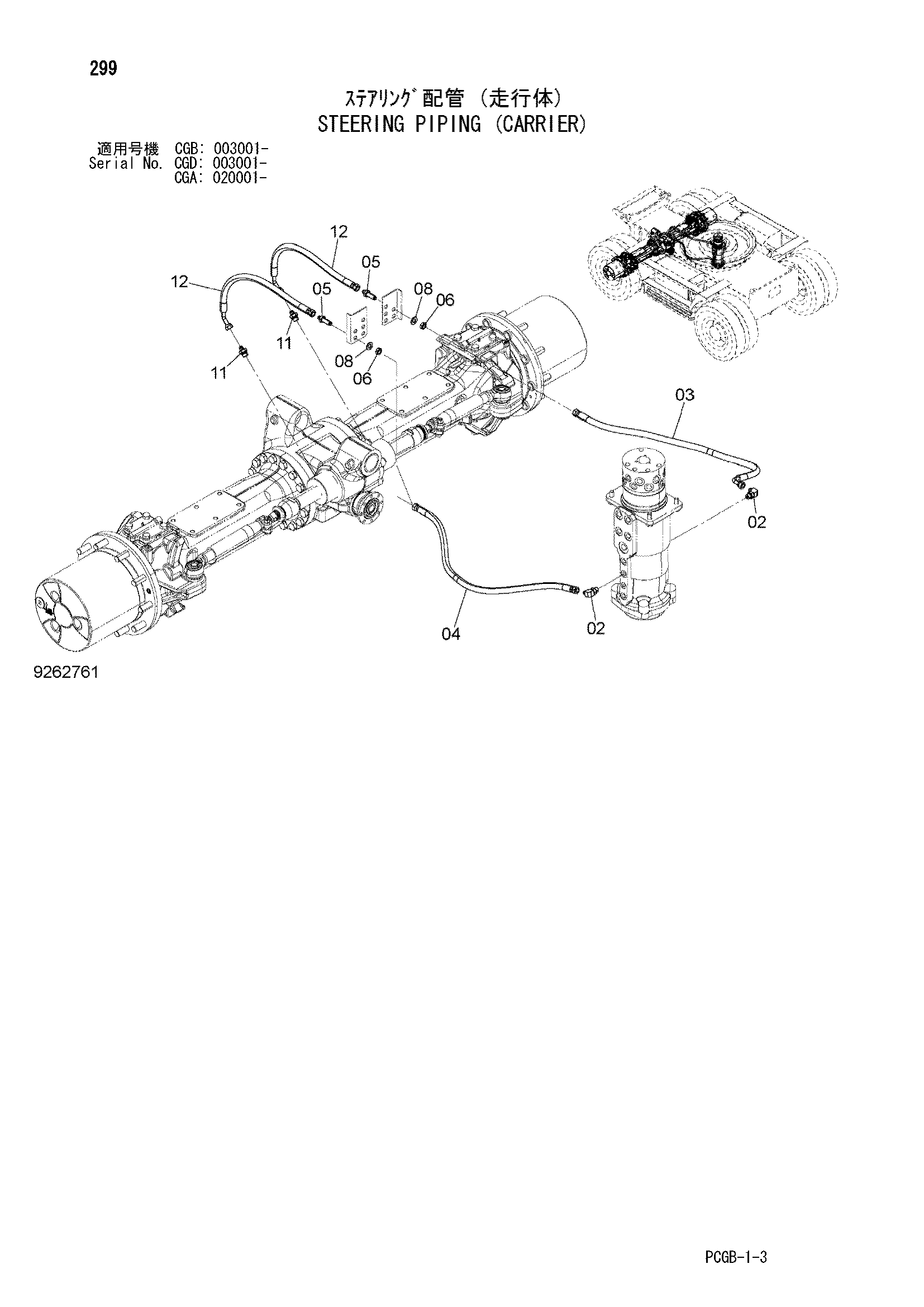

Заводская схема «Рулевое управление трубопроводы (водило)» для HITACHI ZX170W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852333 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9219214 | Шланг в сборе | 1 |
| 03A | 4315337 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 2 |
| 04 | 9265925 | Шланг в сборе | 1 |
| 04A | 4263041 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 2 |
| 05 | 4317426 | Адаптер | 2 |
| 06 | 4202531 | Гайка | 2 |
| 08 | A590114 | Плоская шайба | 2 |
| 11 | 4489343 | Адаптер | 2 |
| 11A | 4506416 | Уплотнительное кольцо | 1 |
| 12 | 9277054 | Шланг в сборе | 2 |
| 12A | 4669763 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
