Вспомогательный управление — HITACHI ZX170W-3DARUMA

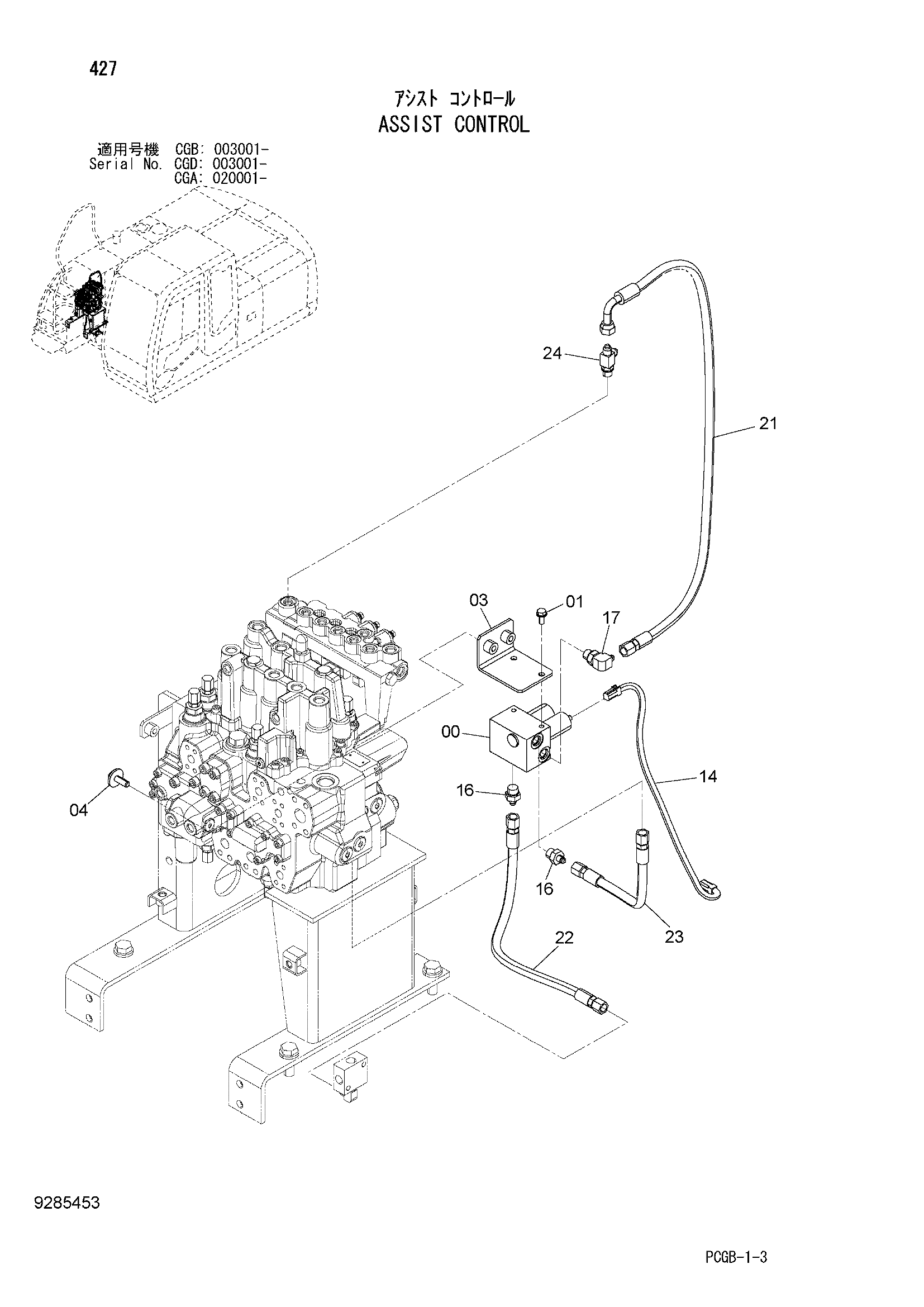

Заводская схема «Вспомогательный управление» для HITACHI ZX170W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4432560 | Блок клапанов | 1 |
| 01 | J260820 | Болт с шайбой | 2 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 8109234 | Кронштейн | 1 |
| 04 | J281030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 14 | 4668453 | Жгут проводов | 1 |
| 16 | A852132 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852332 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 9286089 | Шланг в сборе | 1 |
| 21A | 4437899 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 2 |
| 22 | 9286090 | Шланг в сборе | 1 |
| 22A | 4674828 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
| 23 | 9286091 | Шланг в сборе | 1 |
| 23A | 4480078 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 24 | A852422 | Тройник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
