Сунвисор [JPN] — HITACHI ZX170W-3DARUMA

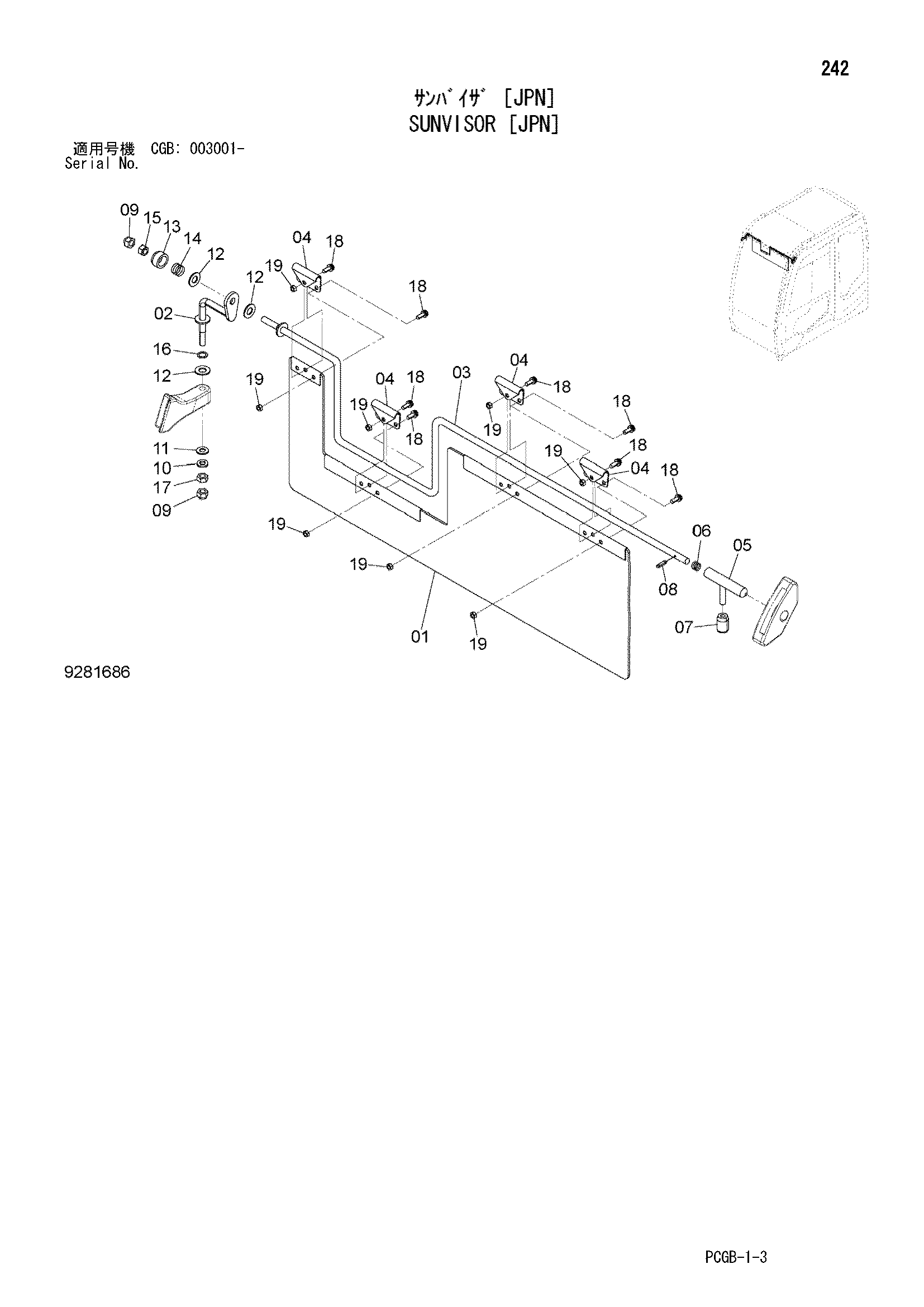

Заводская схема «Сунвисор [JPN]» для HITACHI ZX170W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сунвисор [JPN] HITACHI ZX170W-3DARUMA](/catalog-drawings/7a/7aee6033-6477-4119-a72a-890e7bcf06a5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-19 | 4674704 | Сунвисор в сборе | 1 |
| 01 | 4678945 | Сунвисор | 1 |
| 02 | 4607641 | Стойка | 1 |
| 03 | 4678947 | Стойка | 1 |
| 04 | 4673597 | Кронштейн | 4 |
| 05 | 4673596 | Ответная планка | 1 |
| 06 | 4607645 | Пружина | 1 |
| 07 | 4607646 | Крышка | 1 |
| 08 | 4116300 | Пружинный штифт | 1 |
| 09 | 4607776 | Гайка колпачок | 2 |
| 10 | A590908 | Пружинная шайба | 1 |
| 11 | A590108 | Плоская шайба | 1 |
| 12 | A590110 | Плоская шайба | 3 |
| 13 | 4607751 | Крышка пружина | 1 |
| 14 | 4607755 | Пружина | 1 |
| 15 | 4673598 | U-образная гайка | 1 |
| 16 | 4607775 | Шайба | 1 |
| 17 | J950008 | Гайка | 1 |
| 18 | 4662368 | Винт с шайбой | 12 |
| 19 | 4673627 | Гайка колпачок | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
