Гидроцилиндр стрелы (левый)(с удерживающий клапан)(моноблочный стрела) — HITACHI ZX170W-3DARUMA

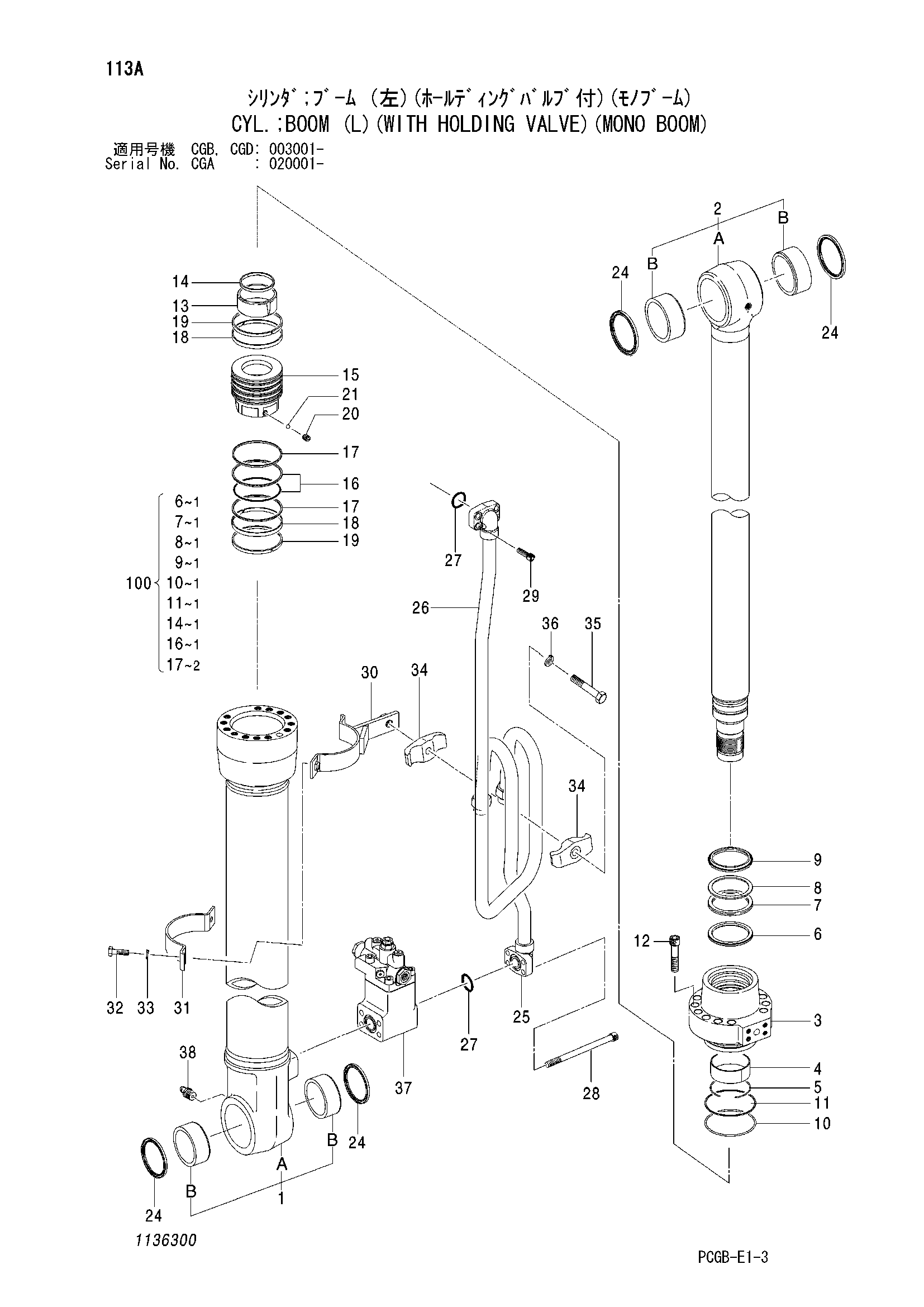

Заводская схема «Гидроцилиндр стрелы (левый)(с удерживающий клапан)(моноблочный стрела)» для HITACHI ZX170W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4663451 | Гидроцилиндр стрелы (левый) | 1 | |
| 1 | 1136201 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4370747 | Втулка пальца | 2 |
| 2 | 1119102 | Шток поршня в сборе | 1 |
| 2B | 4352398 | Втулка пальца | 2 |
| 3 | 0828903 | Головка гидроцилиндра | 1 |
| 4 | 0309304 | Втулка | 1 |
| 5 | 0208604 | Стопорное кольцо | 1 |
| 6 | 0789213 | Кольцо | 1 |
| 7 | 0789214 | U-образная манжета | 1 |
| 8 | 0208606 | Опорное кольцо | 1 |
| 9 | 0667006 | Грязесъёмное кольцо | 1 |
| 10 | A811105 | Уплотнительное кольцо | 1 |
| 11 | 0298904 | Опорное кольцо | 1 |
| 12 | M341465 | Болт с внутренним шестигранником | 12 |
| 13 | 1119104 | Амортизирующий подшипник | 1 |
| 14 | 0667007 | Уплотнение | 1 |
| 15 | 1119105 | Поршень | 1 |
| 16 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 17 | 0409008 | Опорное кольцо | 2 |
| 18 | 1119106 | Направляющее кольцо | 2 |
| 19 | 0298907 | Направляющее кольцо | 2 |
| 20 | 0310612 | Установочный винт | 1 |
| 21 | 0111818 | Шарик | 1 |
| 24 | 4067902 | Пылезащитное уплотнение | 4 |
| 25 | 4664132 | Трубка в сборе | 1 |
| 26 | 4666148 | Трубка в сборе | 1 |
| 27 | 4506430 | Уплотнительное кольцо | 2 |
| 28 | 4486911 | Болт с внутренним шестигранником | 4 |
| 29 | M341030 | Болт с внутренним шестигранником | 4 |
| 30-36 | 0867604 | Комплект лента | 1 |
| 30 | 0867605 | Лента | 1 |
| 31 | 0609115 | Лента | 1 |
| 32 | J901035 | Болт | 2 |
| 33 | A590910 | Шайба | 2 |
| 34 | 0236915 | Держатель | 2 |
| 35 | 0254312 | Болт | 1 |
| 36 | A590914 | Пружинная шайба | 1 |
| 37 | 4674394 | Удерживающий клапан | 1 |
| 38 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4662891 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
