Шасси — HITACHI ZX170W-3DARUMA

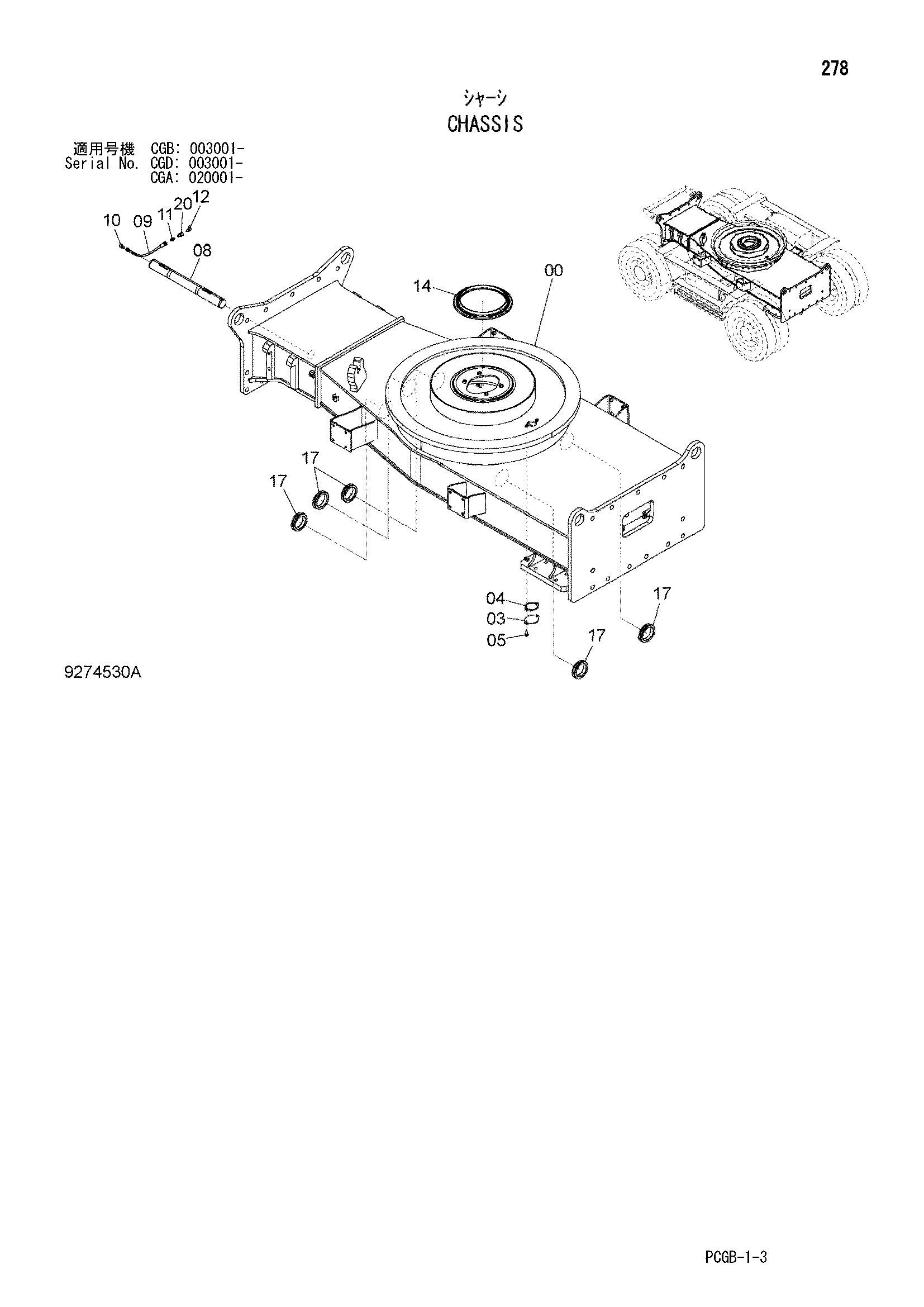

Заводская схема «Шасси» для HITACHI ZX170W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010561 | Рама шасси | 1 |
| 03 | 4128863 | Пластина | 1 |
| 04 | 4272297 | Манжета | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 3094002 | Палец | 1 |
| 09 | 9236346 | Шланг в сборе | 1 |
| 09A | 4451995 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | 4154656 | Угловой штуцер | 1 |
| 11 | 4154651 | Адаптер | 1 |
| 12 | J75581 | Пресс-маслёнка | 1 |
| 14 | 4620403 | Уплотнение | 1 |
| 17 | 4201986 | Резиновая втулка | 5 |
| 20 | 4102385 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
