Шланг защита от разрыва клапан трубопроводы (2)(рукоять)(моноблочный стрела) — HITACHI ZX170W-3DARUMA

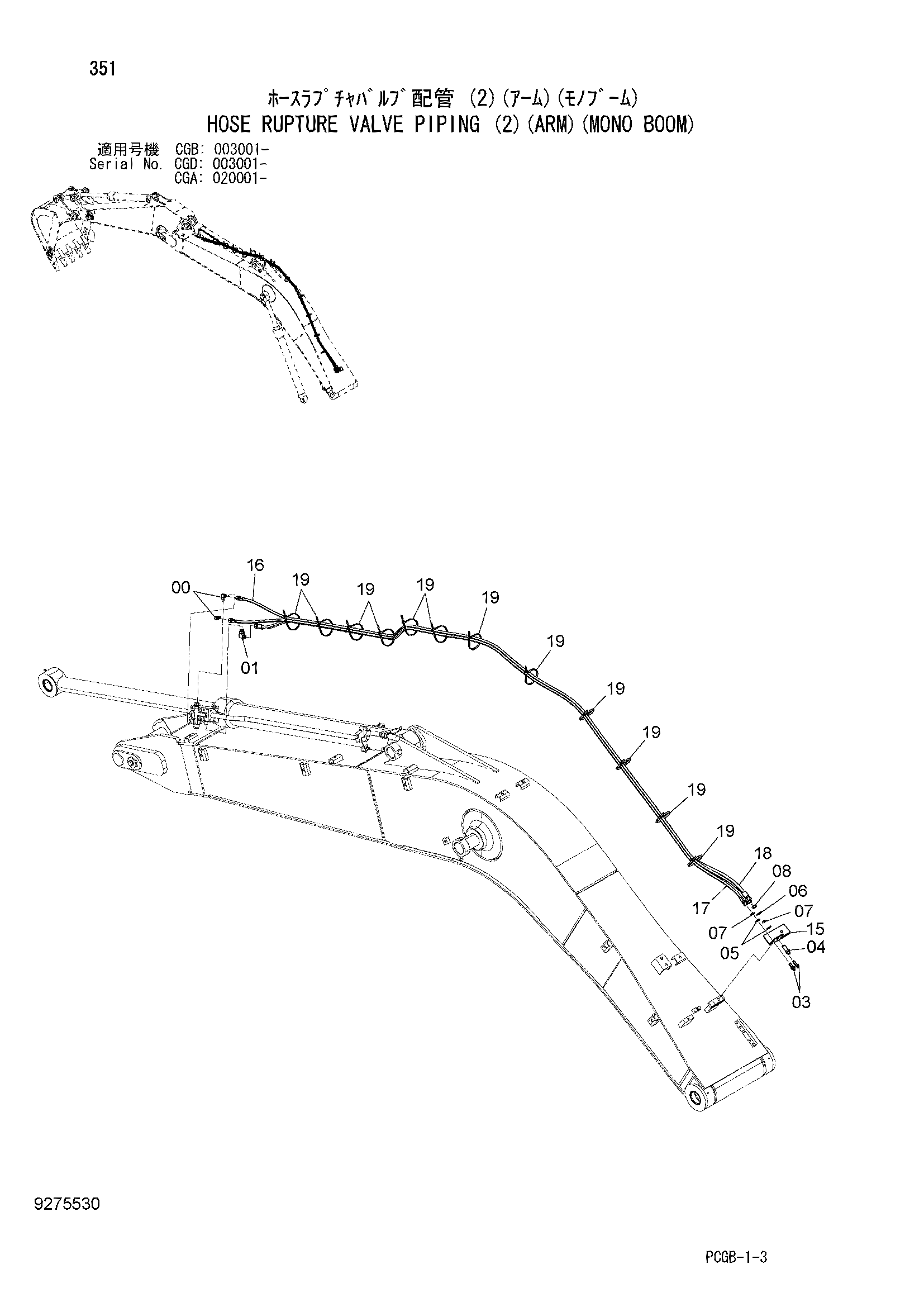

Заводская схема «Шланг защита от разрыва клапан трубопроводы (2)(рукоять)(моноблочный стрела)» для HITACHI ZX170W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4202532 | Адаптер | 2 |
| 04 | 4315207 | Адаптер | 1 |
| 05 | A590116 | Плоская шайба | 2 |
| 06 | A590120 | Плоская шайба | 1 |
| 07 | 4202531 | Гайка | 2 |
| 08 | 4316589 | Гайка | 1 |
| 15 | 9767853 | Кронштейн | 1 |
| 16 | 9280787 | Шланг в сборе | 1 |
| 16A | 4673885 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 12 |
| 17 | 9280786 | Шланг в сборе | 1 |
| 17A | 4673824 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 12 |
| 18 | 9280788 | Шланг в сборе | 1 |
| 18A | 4357157 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 12 |
| 19 | 4323613 | Ленточный зажим | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
