Шланг защита от разрыва клапан трубопроводы (2)(рукоять)(2P-BOOM) — HITACHI ZX170W-3DARUMA

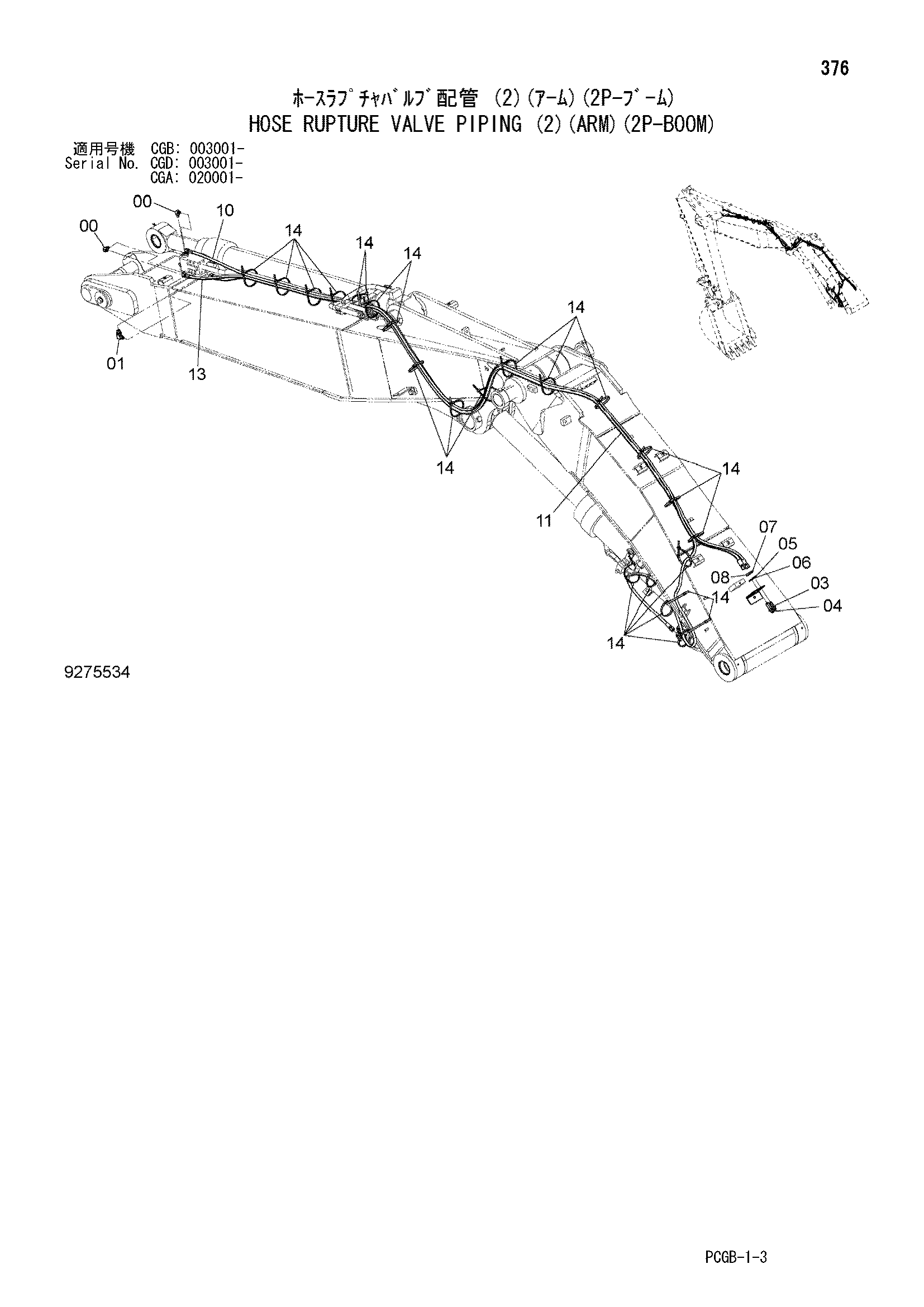

Заводская схема «Шланг защита от разрыва клапан трубопроводы (2)(рукоять)(2P-BOOM)» для HITACHI ZX170W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4202532 | Адаптер | 1 |
| 04 | 4315207 | Адаптер | 1 |
| 05 | A590116 | Плоская шайба | 1 |
| 06 | A590120 | Плоская шайба | 1 |
| 07 | 4202531 | Гайка | 1 |
| 08 | 4316589 | Гайка | 1 |
| 10 | 9276117 | Шланг в сборе | 1 |
| 10A | 4668862 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 13 |
| 11 | 9276111 | Шланг в сборе | 1 |
| 11A | 4668836 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 14 |
| 13 | 9283486 | Шланг в сборе | 1 |
| 13A | 4676571 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 16 |
| 14 | 4323613 | Ленточный зажим | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
