Крышка (5) — HITACHI ZX170W-3DARUMA

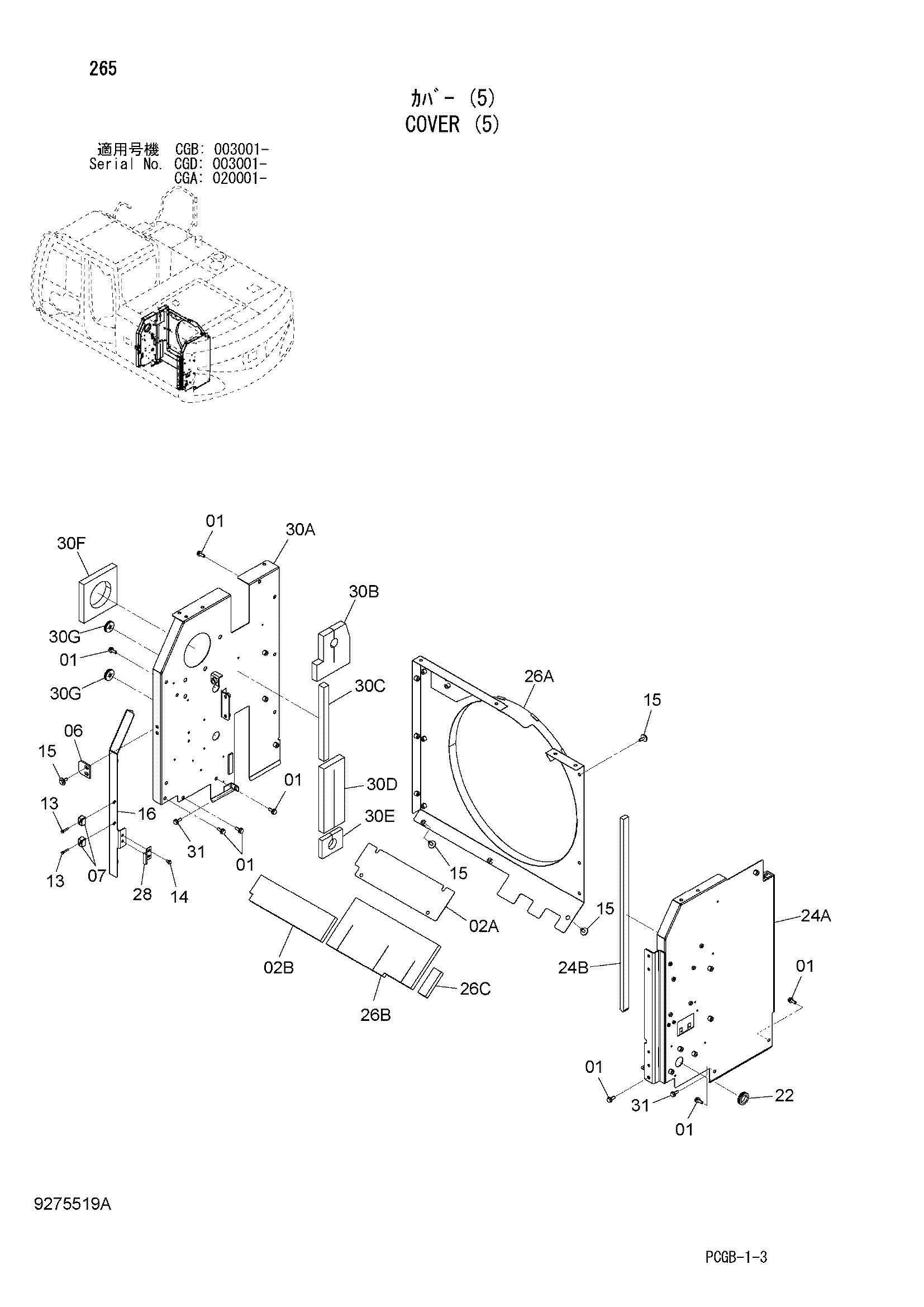

Заводская схема «Крышка (5)» для HITACHI ZX170W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 12 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8106082 | Крышка в сборе | 1 |
| 02A | 4639718 | Крышка | 1 |
| 02B | 4658365 | Резиновая прокладка | 1 |
| 06 | 4638905 | Ограничитель | 1 |
| 07 | 4652573 | Ограничитель | 2 |
| 13 | J260635 | Болт с шайбой | 4 |
| 13A | J900635 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 14 | J260816 | Болт с шайбой | 2 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | J281030 | Болт с шайбой | 8 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | 8105130 | Опора | 1 |
| 22 | 4210485 | Резиновая втулка | 1 |
| 24 | 8104691 | Крышка в сборе | 1 |
| 24A | 6024930 | Крышка | 1 |
| 24B | 4639287 | Резиновая прокладка | 1 |
| 26 | 8108805 | Крышка в сборе | 1 |
| 26A | 6024698 | Крышка | 1 |
| 26B | 4640540 | Резиновая прокладка | 1 |
| 26C | 4451610 | Резиновая прокладка | 1 |
| 28 | 4661110 | Ограничитель | 1 |
| 30 | 8106267 | Крышка в сборе | 1 |
| 30A | 6024900 | Крышка | 1 |
| 30B | 4658854 | Резиновая прокладка | 1 |
| 30C | 4657951 | Резиновая прокладка | 1 |
| 30D | 4657952 | Резиновая прокладка | 1 |
| 30E | 4655282 | Резиновая прокладка | 1 |
| 30F | 4659300 | Резиновая прокладка | 1 |
| 30G | 4652143 | Резиновая втулка | 2 |
| 31 | J271020 | Болт с шайбой | 2 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
