HSB гидромолот трубопроводы — HITACHI ZX170W-3DARUMA

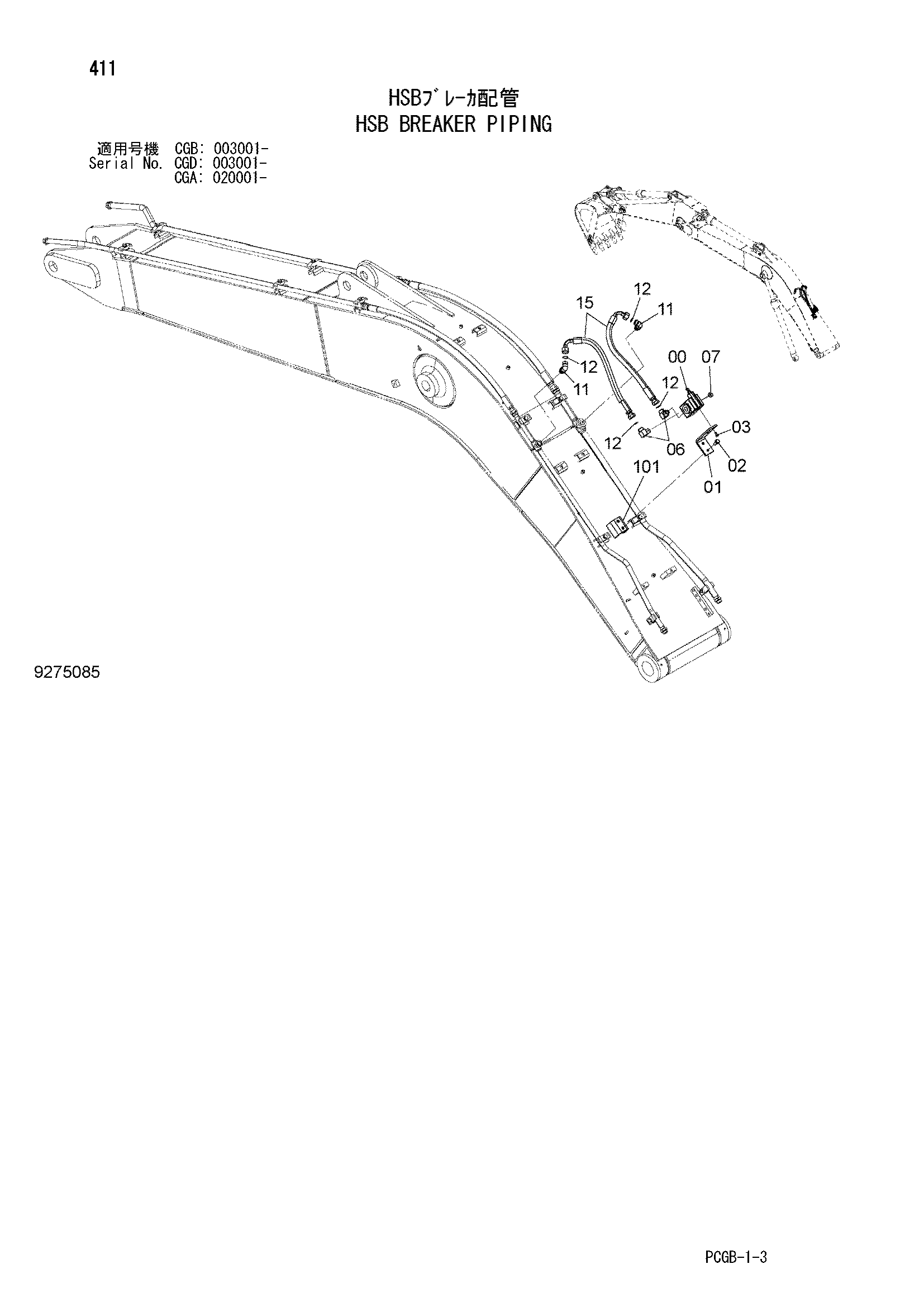

Заводская схема «HSB гидромолот трубопроводы» для HITACHI ZX170W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4209158 | Предохранительный клапан | 1 |
| 01 | 3109114 | Кронштейн | 1 |
| 02 | J271240 | Болт с шайбой | 2 |
| 02A | J901240 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | J260820 | Болт с шайбой | 3 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 06 | 4272267 | Угловой штуцер | 2 |
| 07 | 94-2014 | Пробка | 1 |
| 11 | A853366 | Угловой штуцер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 15 | 4667391 | Шланг | 2 |
| 101 | 9766764 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
