Трансмиссон трубопроводы (водило) — HITACHI ZX170W-3DARUMA

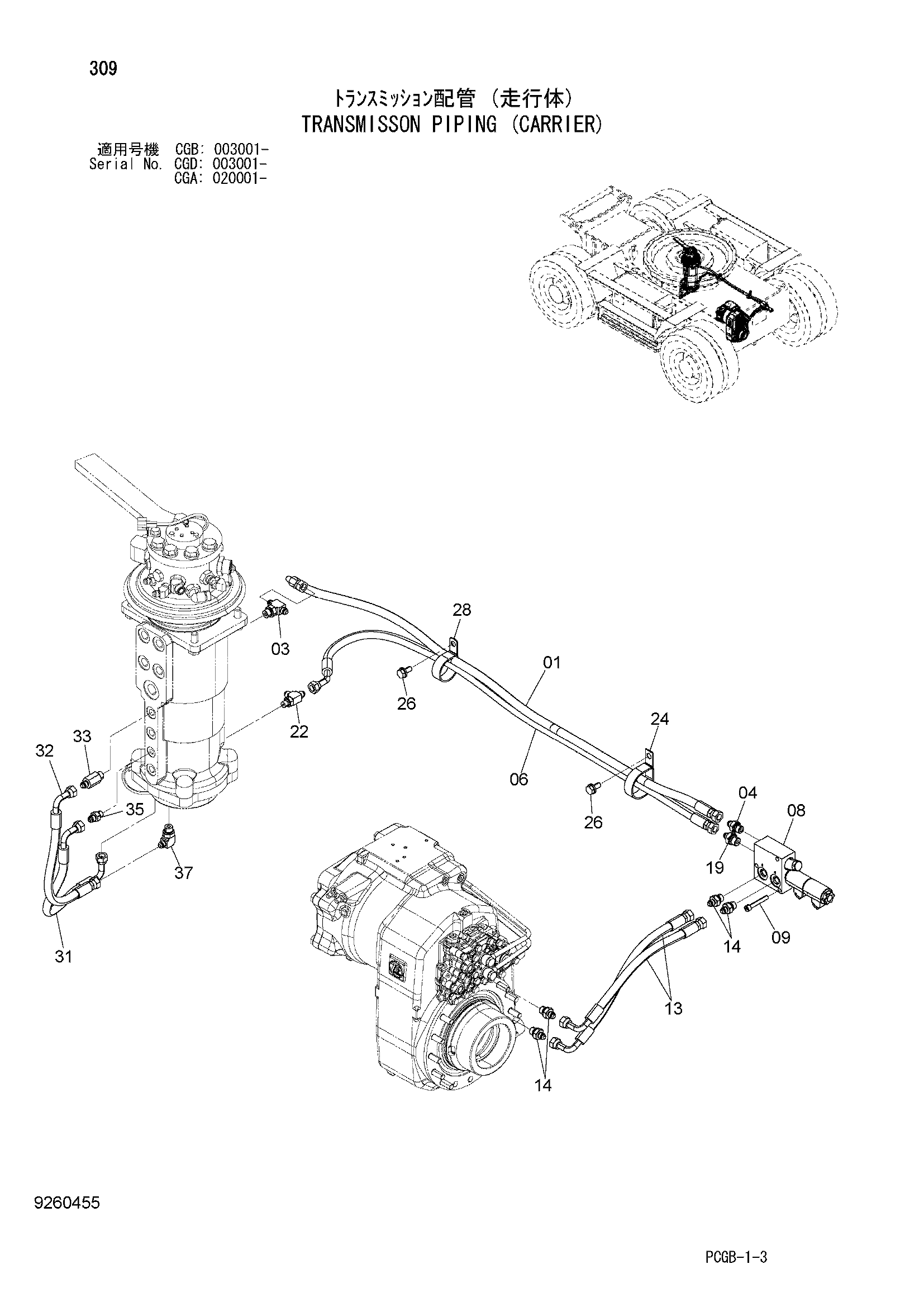

Заводская схема «Трансмиссон трубопроводы (водило)» для HITACHI ZX170W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9271441 | Шланг в сборе | 1 |
| 01A | 4663299 | Шланг (P) | 1 |
| 01B | 4327293 | Защитный кожух | 2 |
| 03 | A852533 | Тройник | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4489344 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 9279300 | Шланг в сборе | 1 |
| 06A | 4672229 | Шланг (T) | 1 |
| 06B | 4327293 | Защитный кожух | 2 |
| 08 | 4651963 | Электромагнитный клапан | 1 |
| 09 | J780855 | Болт с внутренним шестигранником | 3 |
| 13 | 9271388 | Шланг в сборе | 2 |
| 13A | 4631506 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | 4489344 | Адаптер | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4489343 | Адаптер | 1 |
| 19A | 4506416 | Уплотнительное кольцо | 1 |
| 22 | A852423 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4193816 | Зажим | 1 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4190265 | Зажим | 1 |
| 31 | 9190075 | Шланг в сборе | 1 |
| 31A | 4436269 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 1 |
| 32 | 9276923 | Шланг в сборе | 1 |
| 32A | 4334910 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 33 | 4276965 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A852123 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852333 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
