HSB общий детали (гидромолот, гидроножницы) — HITACHI ZX170W-3DARUMA

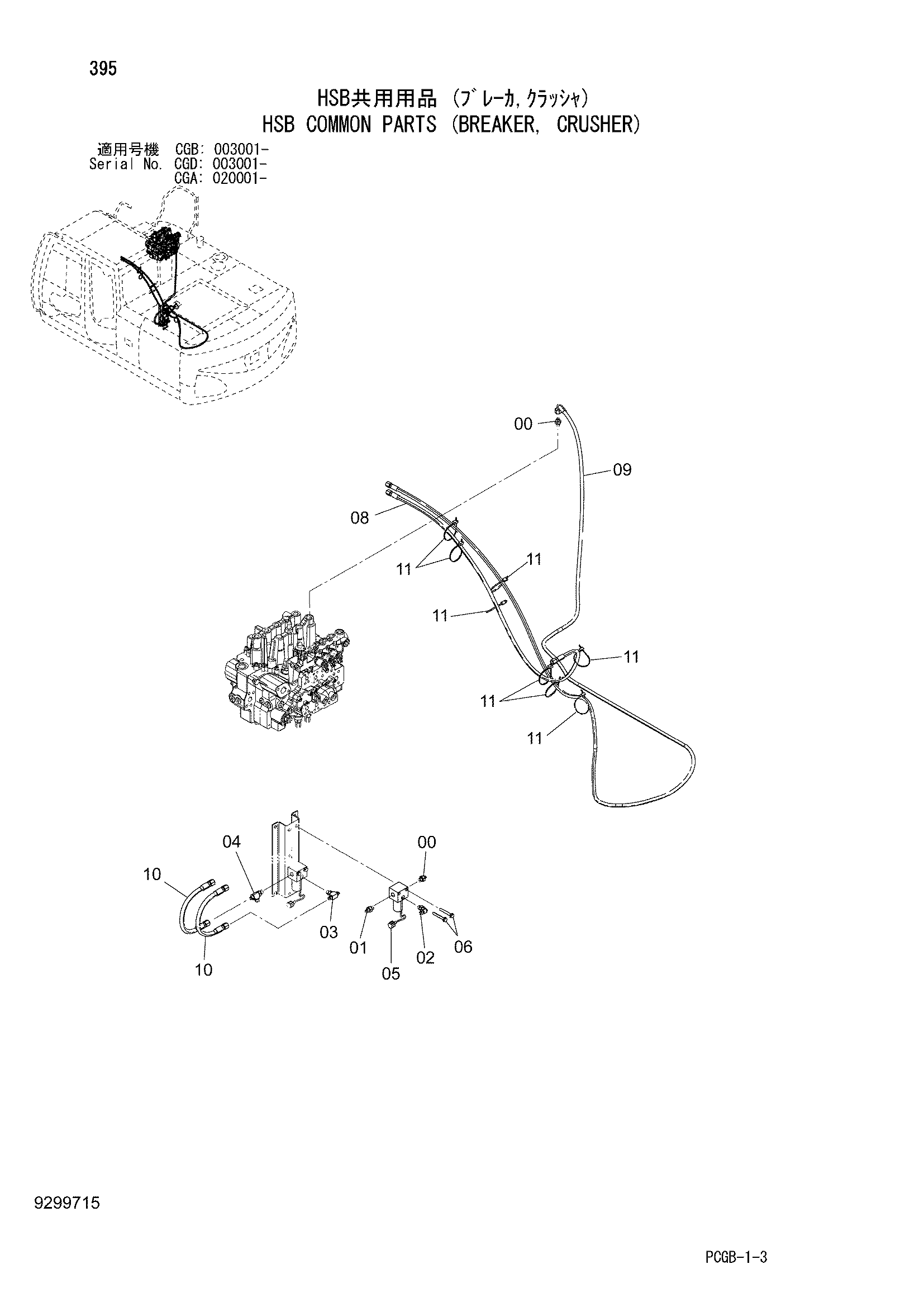

Заводская схема «HSB общий детали (гидромолот, гидроножницы)» для HITACHI ZX170W-3DARUMA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 2 |
| 00A | 927366 | Уплотнительное кольцо | 1 |
| 01 | A852123 | Адаптер | 1 |
| 01A | 927366 | Уплотнительное кольцо | 1 |
| 02 | A852323 | Угловой штуцер | 1 |
| 02A | 927366 | Уплотнительное кольцо | 1 |
| 03 | A852523 | Тройник | 1 |
| 03A | 927366 | Уплотнительное кольцо | 1 |
| 04 | A852423 | Тройник | 1 |
| 04A | 927366 | Уплотнительное кольцо | 1 |
| 05 | 4261289 | Клапан SOL | 1 |
| 06 | J260860 | Болт с шайбой | 2 |
| 06A | J900860 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 9273587 | Шланг в сборе | 1 |
| 08A | 4665731 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 3 |
| 09 | 9273588 | Шланг в сборе | 1 |
| 09A | 4665733 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 8 |
| 10 | 4445276 | Шланг | 2 |
| 11 | 4055312 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3DARUMA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
