Гидроцилиндр. позиционирование — HITACHI ZX170W-3

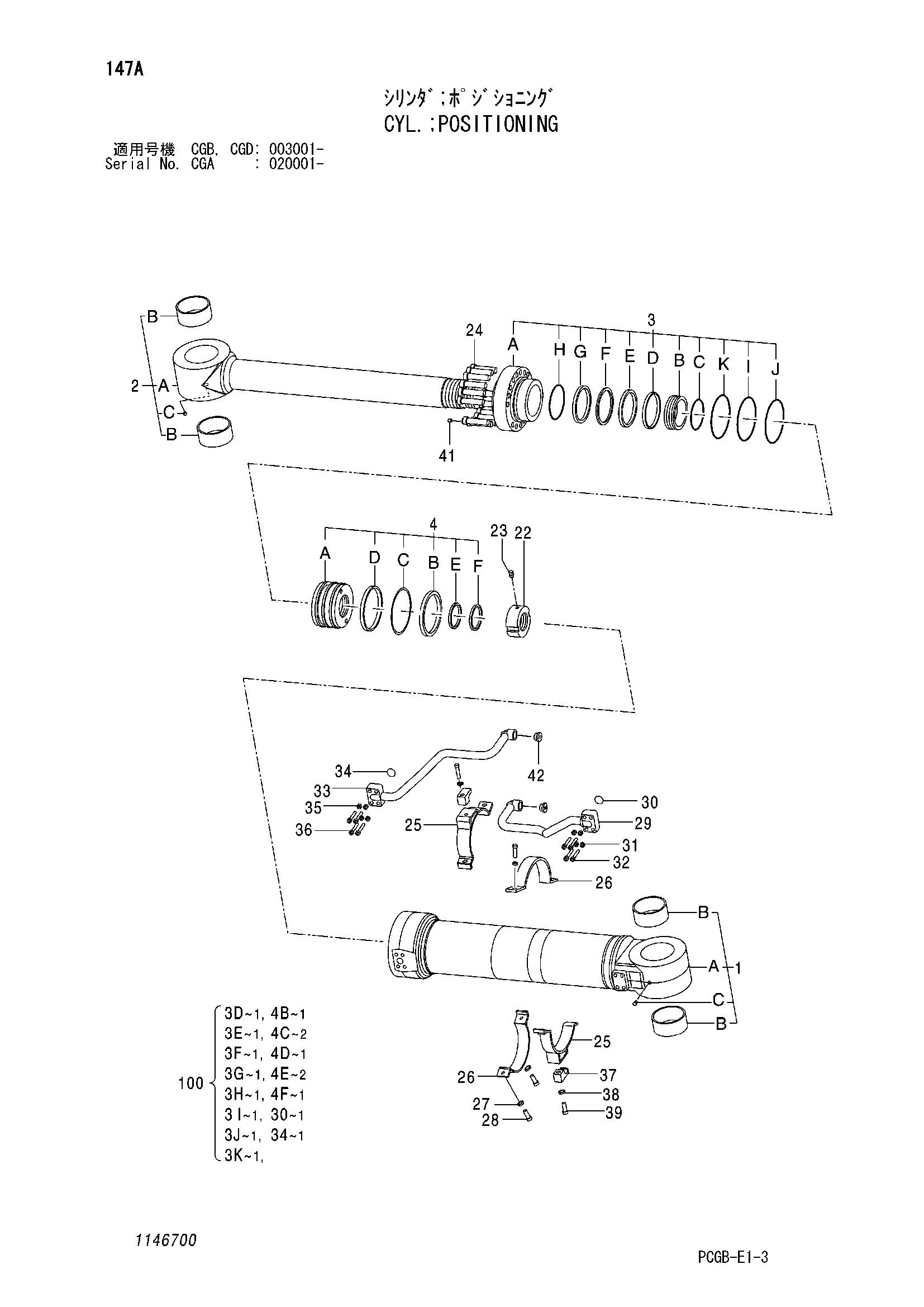

Заводская схема «Гидроцилиндр. позиционирование» для HITACHI ZX170W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4646122 | Гидроцилиндр. позиционирование | 1 | |
| 1 | 1146701 | Трубка в сборе | 1 |
| 1B | 1148802 | Втулка | 2 |
| 1C | 0971230 | Ниппель смазка | 1 |
| 2 | 1146702 | Шток в сборе | 1 |
| 2B | 1148802 | Втулка | 2 |
| 2C | 0971230 | Ниппель смазка | 1 |
| 3 | 1146703 | Шток крышка в сборе | 1 |
| 3A | 1146704 | Шток крышка | 1 |
| 3B | 1146705 | Дд-бусх | 1 |
| 3C | 1148812 | Стопорное кольцо | 1 |
| 3D | 1146706 | Уплотнение буффер | 1 |
| 3E | 1146707 | У-паккинг | 1 |
| 3F | 1146708 | Опорное кольцо | 1 |
| 3G | 1115306 | Пылезащитное уплотнение | 1 |
| 3H | 1146709 | Стопорное кольцо | 1 |
| 3I | A811160 | Уплотнительное кольцо | 1 |
| 3J | 1148814 | Опорное кольцо | 1 |
| 3K | 1148815 | Уплотнительное кольцо | 1 |
| 4 | 1148816 | Поршень в сборе | 1 |
| 4A | 1148817 | Поршень | 1 |
| 4B | 1148818 | Уплотнение слиппер | 1 |
| 4C | 1148819 | Износостойкое кольцо | 2 |
| 4D | 1148820 | Кольцо слйд | 1 |
| 4E | A811095 | Уплотнительное кольцо | 1 |
| 4F | 1148822 | Опорное кольцо | 2 |
| 22 | 1148823 | Гайка поршень | 1 |
| 23 | 0971323 | Винт комплект | 1 |
| 24 | 1148824 | Болт с внутренним шестигранником | 14 |
| 25 | 1148825 | Трубка лента | 2 |
| 26 | 1148826 | Трубка лента | 2 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | J901240 | Болт | 4 |
| 29 | 4681234 | Трубка | 1 |
| 30 | 4506428 | Уплотнительное кольцо | 1 |
| 31 | 1147611 | Пружинная шайба | 4 |
| 32 | 1147612 | Болт с внутренним шестигранником | 4 |
| 33 | 1146710 | Трубка | 1 |
| 34 | 4506428 | Уплотнительное кольцо | 1 |
| 35 | 1147611 | Пружинная шайба | 4 |
| 36 | 1147612 | Болт с внутренним шестигранником | 4 |
| 37 | 1148829 | Хомут трубки | 2 |
| 38 | A590912 | Пружинная шайба | 2 |
| 39 | 1148830 | Болт | 2 |
| 41 | 1148831 | Установочный винт | 1 |
| 42 | 1148832 | Пылезащитный колпачок | 2 |
| 100 | 4669893 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
