Шланг защита от разрыва клапан трубопроводы (2)(стрела)(2P-BOOM) — HITACHI ZX170W-3

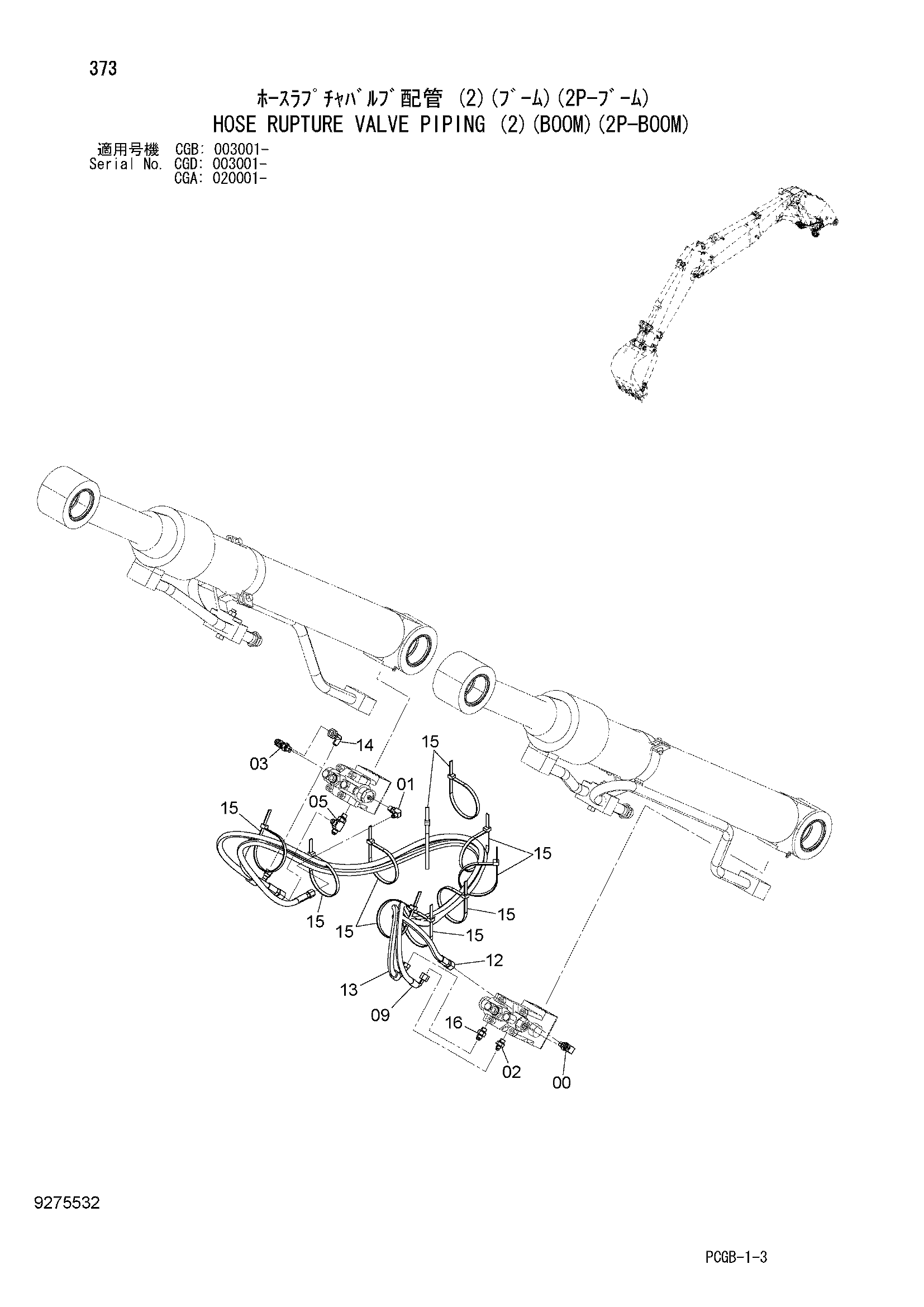

Заводская схема «Шланг защита от разрыва клапан трубопроводы (2)(стрела)(2P-BOOM)» для HITACHI ZX170W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852322 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852122 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852523 | Тройник | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852423 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9228552 | Шланг в сборе | 1 |
| 09A | 4606592 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 4 |
| 12 | 9271400 | Шланг в сборе | 1 |
| 12A | 4663268 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 3 |
| 13 | 9284131 | Шланг в сборе | 1 |
| 13A | 4313346 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 3 |
| 14 | 4239976 | Унион S | 1 |
| 15 | 4323613 | Ленточный зажим | 10 |
| 16 | A852123 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
