Гидроцилиндр рукояти (2P-BOOM) — HITACHI ZX170W-3

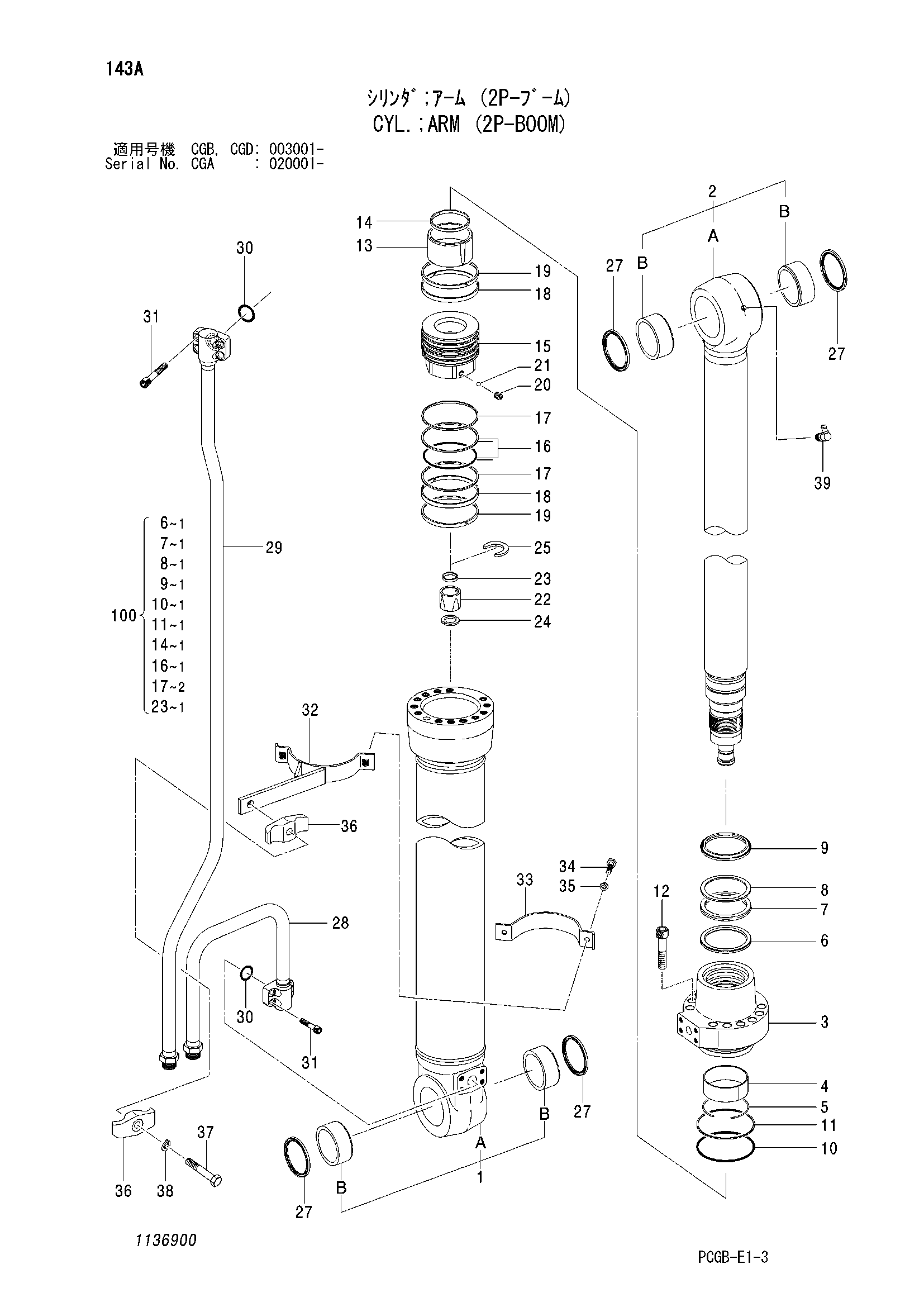

Заводская схема «Гидроцилиндр рукояти (2P-BOOM)» для HITACHI ZX170W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4646545	Гидроцилиндр рукояти	1
1	1136901	Труба гидроцилиндра в сборе	1
1B	4352400	Втулка пальца	2
2	1119302	Шток поршня в сборе	1
2B	4352400	Втулка пальца	2
3	0829303	Головка гидроцилиндра	1
4	0325904	Втулка	1
5	0237407	Стопорное кольцо	1
6	1119303	Кольцо	1
7	1119304	U-образная манжета	1
8	0237419	Опорное кольцо	1
9	4428492	Грязесъёмное кольцо	1
10	A811115	Уплотнительное кольцо	1
11	0261310	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	12
13	0829306	Амортизирующий подшипник	1
14	4469113	Уплотнение	1
15	1102404	Поршень	1
16	0258205	Кольцо уплотнение в сборе	1
17	0409709	Опорное кольцо	2
18	0998904	Направляющее кольцо	2
19	0261308	Направляющее кольцо	2
20	0309011	Установочный винт	1
21	0111707	Стальной шарик	1
22	0409913	Амортизирующий подшипник	1
23	0667411	Уплотнение амортизатор	1
24	0409915	Ограничитель	2
25	0409916	Стопорное кольцо	1
27	4084578	Грязесъёмное кольцо	4
28	4680364	Трубка	1
29	4680365	Трубка	1
30	4506430	Уплотнительное кольцо	2
31	M341030	Болт с внутренним шестигранником	8
32-38	1136904	Комплект лента	1
32	1136905	Лента	1
33	0309314	Лента	1
34	J901035	Болт	2
35	A590910	Шайба	2
36	0236915	Держатель	2
37	0254312	Болт	1
38	A590914	Пружинная шайба	1
39	0225709	Пресс-маслёнка	1
100	4657449	Комплект: уплотнение	1
