Гидролинии рабочего оборудования (моноблочный стрела) — HITACHI ZX170W-3

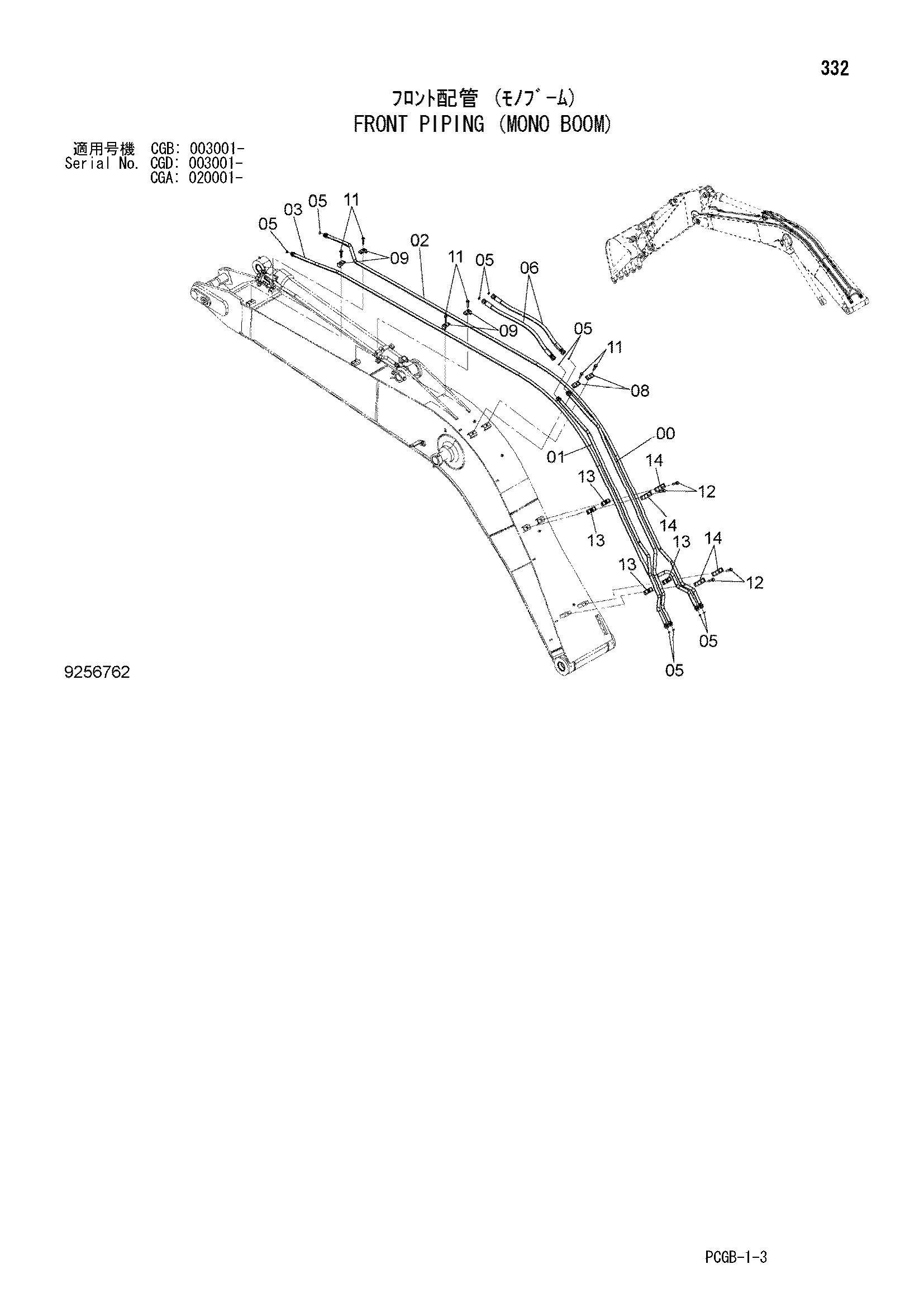

Заводская схема «Гидролинии рабочего оборудования (моноблочный стрела)» для HITACHI ZX170W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8066414 | Трубка | 1 |
| 01 | 8066415 | Трубка | 1 |
| 02 | 8080299 | Трубка | 1 |
| 03 | 8082323 | Трубка | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 10 |
| 06 | 4644708 | Шланг | 2 |
| 08 | 4189859 | Хомут трубки | 2 |
| 09 | 4190126 | Хомут трубки | 4 |
| 11 | J271265 | Болт с шайбой | 6 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271275 | Болт с шайбой | 4 |
| 12A | J901275 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4285722 | Резиновая прокладка | 4 |
| 14 | 4285723 | Хомут трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
