Электрооборудование (C) — HITACHI ZX170W-3

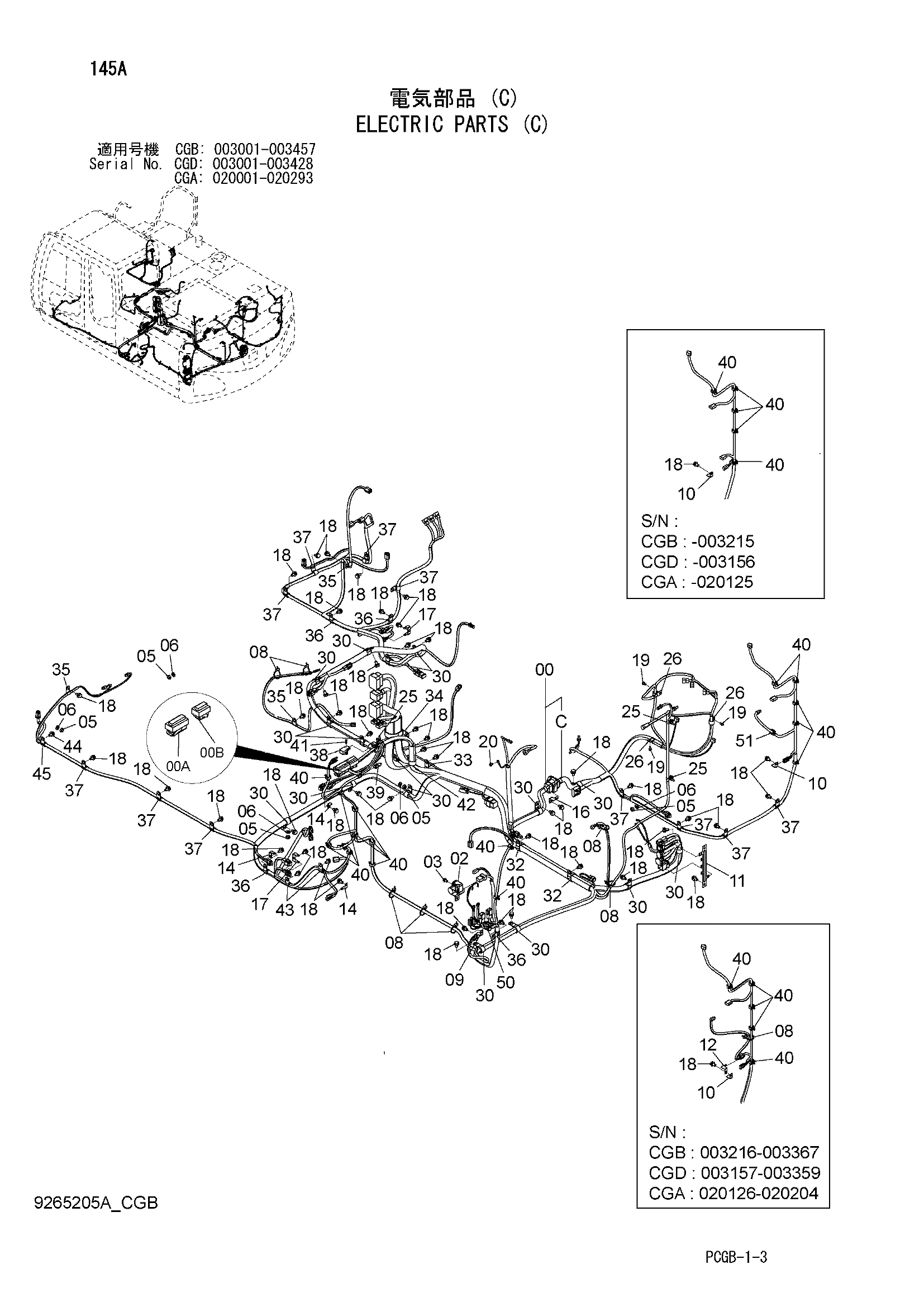

Заводская схема «Электрооборудование (C)» для HITACHI ZX170W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0005593 | Жгут проводов | 1 |
| 00 | 0006496 | Жгут проводов | 1 |
| 00A | 4690816 | Разъём | 1 |
| 00B | 4690815 | Разъём | 1 |
| 00C | 4688564 | Жгут проводов | 1 |
| 02 | 4452158 | Реле | 1 |
| 02 | 4681233 | Реле | 1 |
| 03 | J260816 | Болт с шайбой | 2 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | J950010 | Гайка | 5 |
| 06 | A590110 | Плоская шайба | 5 |
| 08 | 4055311 | Ленточный зажим | 7 |
| 08 | 4055311 | Ленточный зажим | 8 |
| 09 | 4402599 | Кронштейн | 1 |
| 09 | 4667868 | Кронштейн | 1 |
| 10 | 4402599 | Кронштейн | 1 |
| 11 | 3106886 | Кронштейн | 1 |
| 12 | 4667868 | Кронштейн | 1 |
| 14 | 4257159 | Кронштейн | 3 |
| 16 | 3108914 | Кронштейн | 1 |
| 17 | 4602634 | Кронштейн | 2 |
| 18 | J271020 | Болт с шайбой | 50 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J260616 | Болт с шайбой | 3 |
| 19A | J900616 | Болт | 1 |
| 19B | A590106 | Плоская шайба | 1 |
| 20 | J460616 | Винт с шайбой | 1 |
| 25 | 4254600 | Зажим | 3 |
| 26 | 4450494 | Зажим (диаметр. 22mm) | 3 |
| 30 | 4190263 | Зажим (диаметр. 25mm) | 16 |
| 30 | 4190263 | Зажим (диаметр. 25mm) | 9 |
| 32 | 4190264 | Зажим (диаметр. 35mm) | 2 |
| 33 | 4190291 | Зажим (диаметр. 40mm) | 1 |
| 34 | 4204136 | Зажим (диаметр. 70mm) | 1 |
| 35 | 4190261 | Зажим (диаметр. 10mm) | 3 |
| 36 | 4190274 | Зажим (диаметр. 20mm) | 4 |
| 37 | 4190275 | Зажим (диаметр. 14mm) | 11 |
| 38 | 4651944 | Датчик давления | 1 |
| 39 | 4651943 | Датчик термостатический | 1 |
| 40 | 4449250 | Зажим | 15 |
| 41 | J450520 | Винт с шайбой | 2 |
| 42 | 4192035 | Зажим (диаметр. 28mm) | 1 |
| 42 | 4192035 | Зажим (диаметр. 28mm) | 8 |
| 43 | 4190253 | Зажим (диаметр. 16mm) | 2 |
| 44 | J271020 | Болт с шайбой | 1 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 4190275 | Зажим | 1 |
| 50 | 4449250 | Зажим | 1 |
| 51 | 4449250 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
