Ковш блокировка клапан — HITACHI ZX170W-3

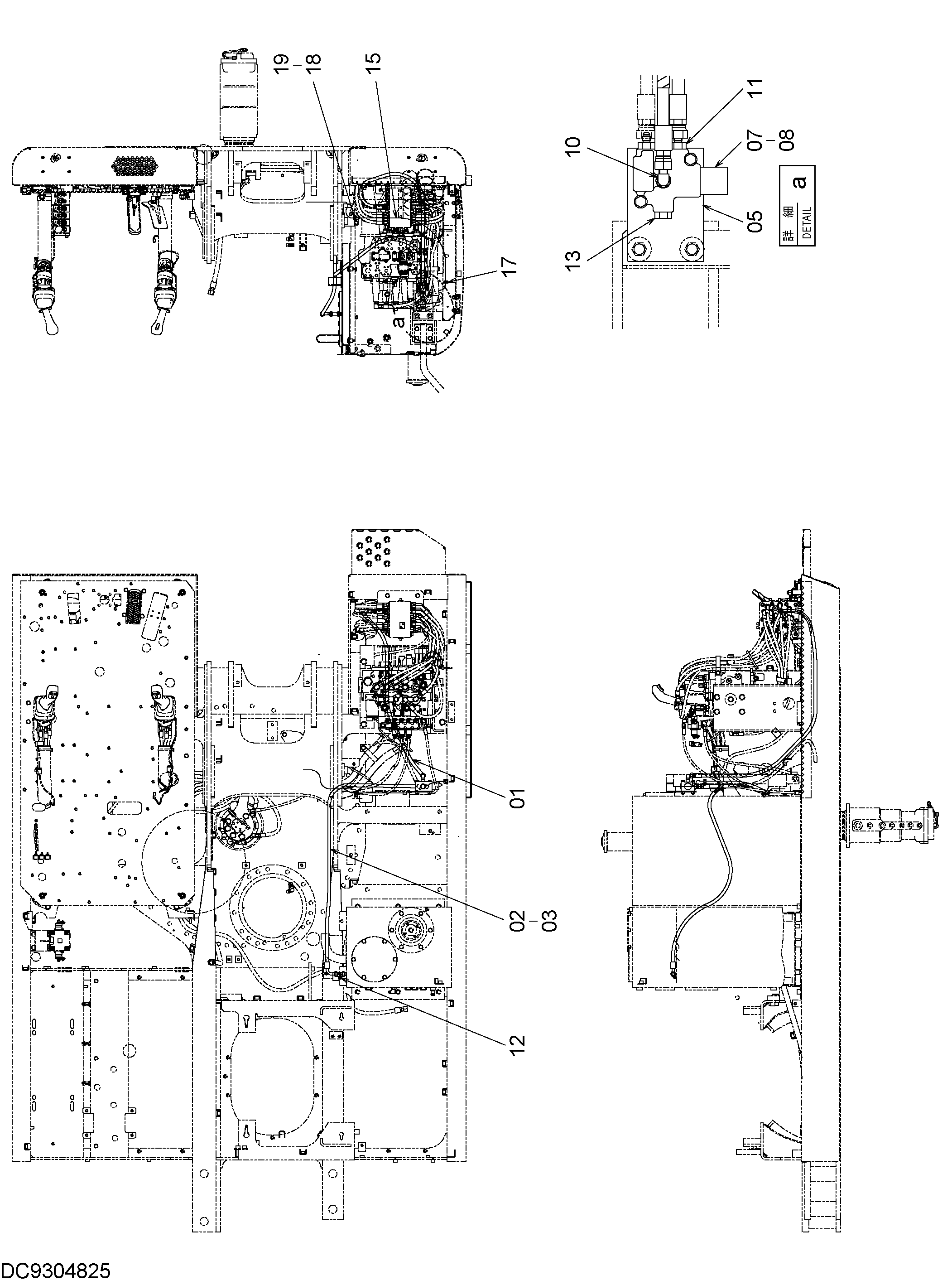

Заводская схема «Ковш блокировка клапан» для HITACHI ZX170W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4258887 | Шланг | 1 |
| 02 | 4611457 | Шланг | 1 |
| 03 | 4327293 | Защитный кожух | 3 |
| 05 | 9754290 | Кронштейн | 1 |
| 07 | 9218206 | Электромагнитный клапан | 1 |
| 08 | J271080 | Болт с шайбой | 2 |
| 08A | J901080 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | A852323 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852123 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852433 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4093624 | Пробка | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 3116696 | Жгут проводов | 1 |
| 17 | 4449250 | Зажим | 1 |
| 18 | 4190261 | Зажим | 1 |
| 19 | J271020 | Болт с шайбой | 1 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
