HSB общий трубопроводы (моноблочный стрела) — HITACHI ZX170W-3

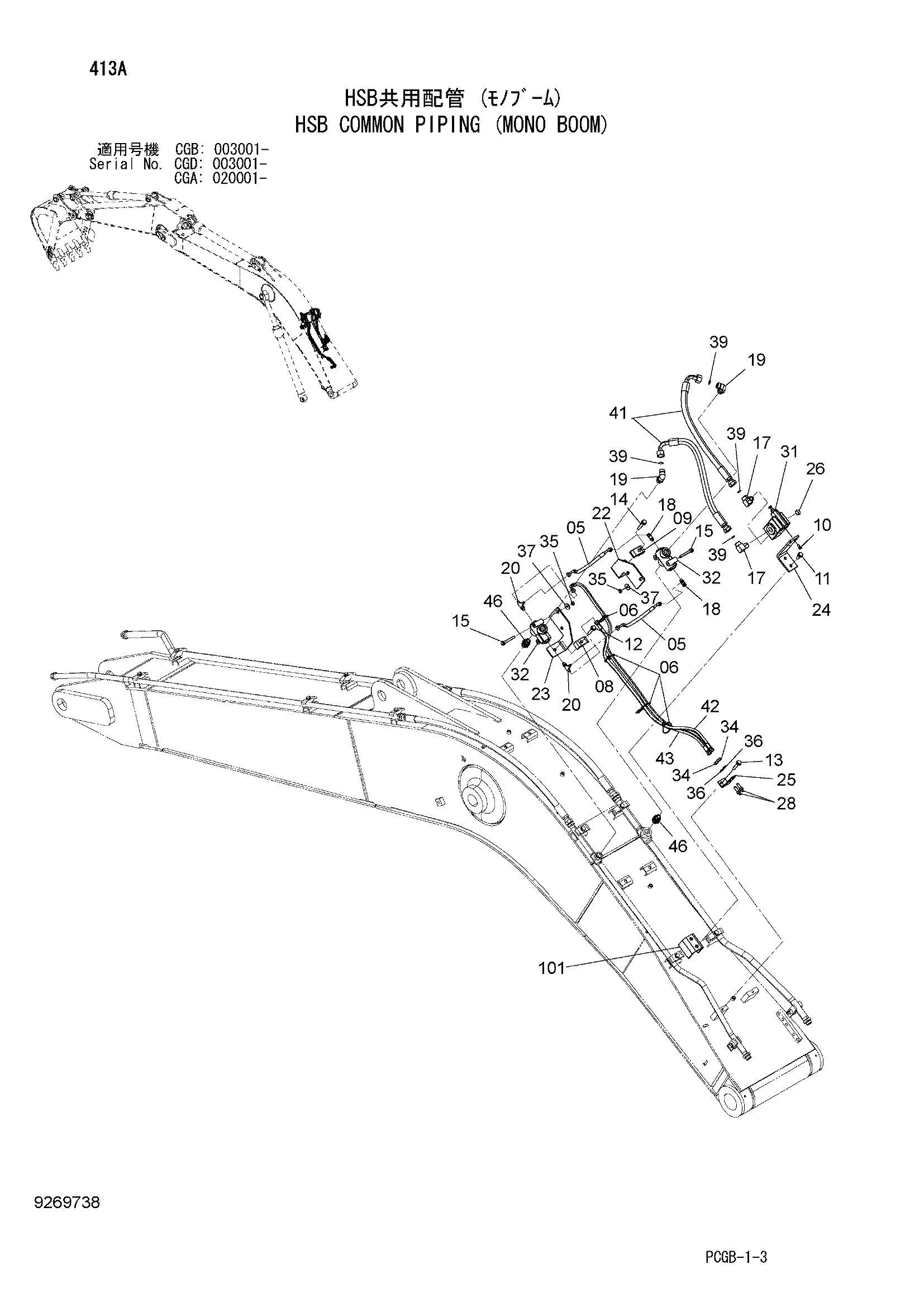

Заводская схема «HSB общий трубопроводы (моноблочный стрела)» для HITACHI ZX170W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4650567 | Шланг | 2 |
| 06 | 4055312 | Ленточный зажим | 4 |
| 08 | 4190126 | Хомут трубки | 1 |
| 09 | 4190127 | Хомут трубки | 1 |
| 10 | J260820 | Болт с шайбой | 3 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | J271240 | Болт с шайбой | 2 |
| 11A | J901240 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271265 | Болт с шайбой | 1 |
| 12A | J901265 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271270 | Болт с шайбой | 1 |
| 13A | J901270 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271275 | Болт с шайбой | 1 |
| 14A | J901275 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271085 | Болт с шайбой | 4 |
| 15A | J901085 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4272267 | Угловой штуцер | 2 |
| 18 | A852322 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A853366 | Угловой штуцер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A852422 | Тройник | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 8105464 | Кронштейн | 1 |
| 23 | 8106357 | Кронштейн | 1 |
| 24 | 3109114 | Кронштейн | 1 |
| 25 | 4659585 | Кронштейн | 1 |
| 26 | 94-2014 | Пробка | 1 |
| 28 | 4248117 | Адаптер | 2 |
| 31 | 4209158 | Предохранительный клапан | 1 |
| 32 | 4629744 | Запорный клапан | 2 |
| 34 | 4209198 | Гайка | 2 |
| 35 | J950010 | Гайка | 4 |
| 36 | A590912 | Пружинная шайба | 2 |
| 37 | J217083 | Шайба | 4 |
| 39 | 4187308 | Уплотнительное кольцо | 4 |
| 41 | 4667391 | Шланг | 2 |
| 42 | 9275034 | Шланг в сборе | 1 |
| 42A | 4660567 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 3 |
| 43 | 9275035 | Шланг в сборе | 1 |
| 43A | 4311060 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 3 |
| 46 | 4672151 | Адаптер | 2 |
| 46A | 4506424 | Уплотнительное кольцо | 2 |
| 101 | 9766764 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
