Рама — HITACHI ZX170W-3

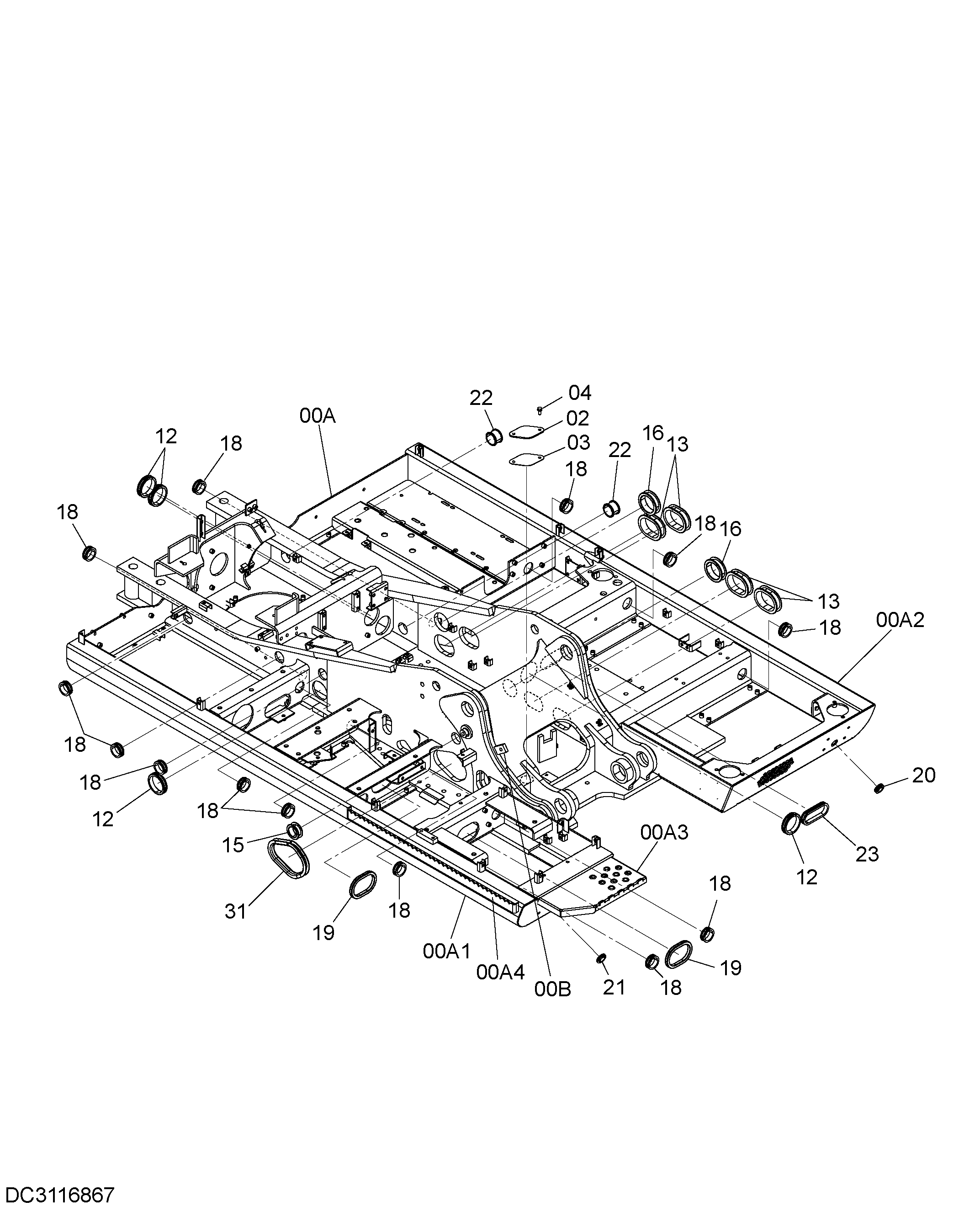

Заводская схема «Рама» для HITACHI ZX170W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5010737 | Рама основной | 1 |
| 00A1 | 4653382 | Трубка | 1 |
| 00A2 | 4653237 | Трубка | 1 |
| 00A3 | 3106868 | Ступень | 1 |
| 00A3 | 3115689 | Ступень | 1 |
| 00A4 | 8108809 | Ступень | 1 |
| 00B | 4698038 | Кронштейн | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 12 | 4345810 | Резиновая втулка | 4 |
| 13 | 4272435 | Резиновая втулка | 4 |
| 15 | 4338858 | Резиновая втулка | 1 |
| 16 | 4191977 | Резиновая втулка | 2 |
| 18 | 4201749 | Резиновая втулка | 13 |
| 19 | 4201751 | Резиновая втулка | 2 |
| 20 | 4312368 | Резиновая втулка | 1 |
| 21 | 4184582 | Резиновая втулка | 1 |
| 22 | 4389029 | Резиновая втулка | 2 |
| 23 | 4293803 | Резиновая втулка | 1 |
| 31 | 4670913 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
