Основные гидролинии (2)(моноблочный стрела) — HITACHI ZX170W-3

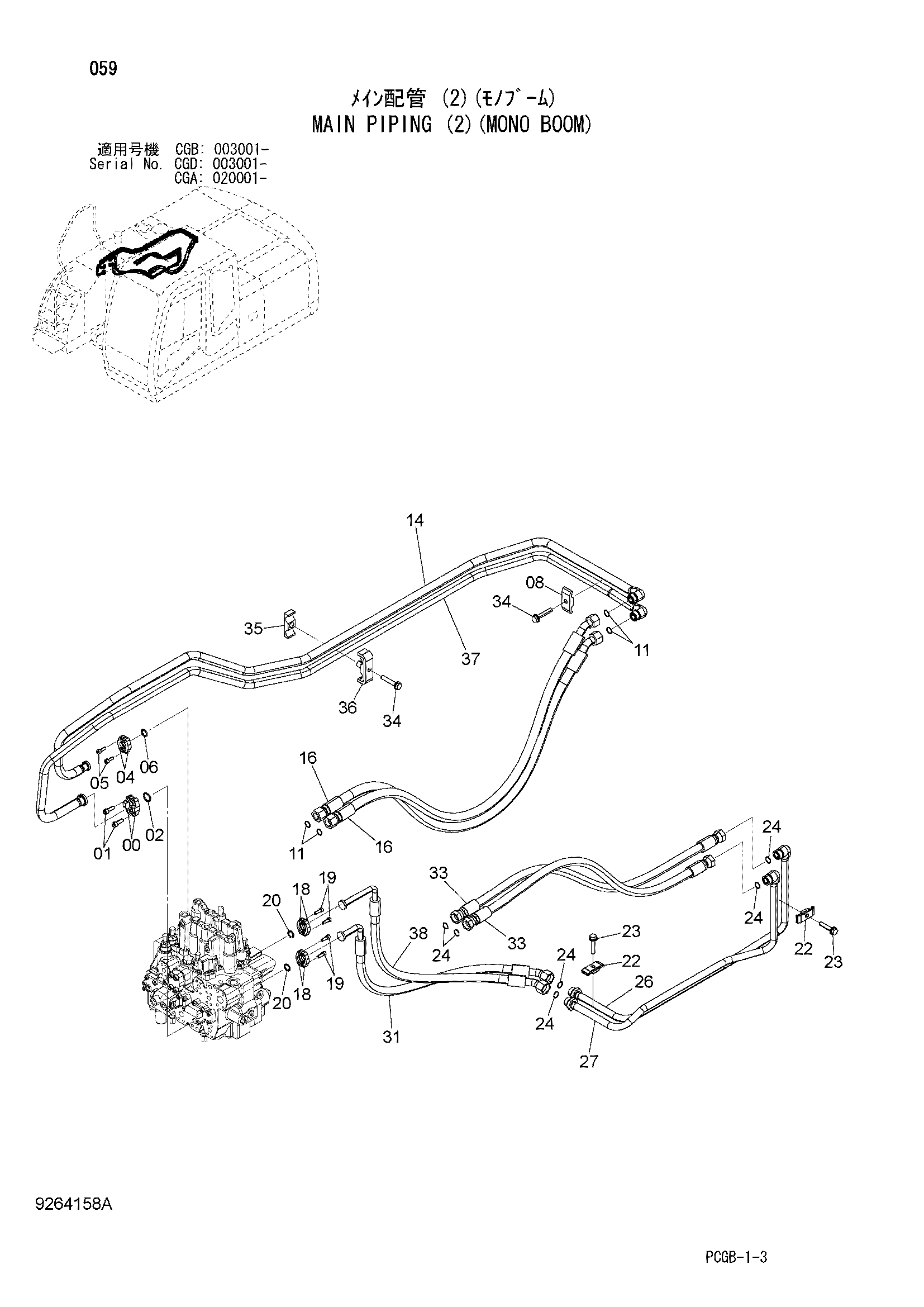

Заводская схема «Основные гидролинии (2)(моноблочный стрела)» для HITACHI ZX170W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 2 |
| 01 | J781030 | Болт с внутренним шестигранником | 4 |
| 02 | 971489 | Уплотнительное кольцо | 1 |
| 04 | 4510173 | Разъёмный фланец | 2 |
| 05 | J780825 | Болт с внутренним шестигранником | 4 |
| 06 | 4510167 | Уплотнительное кольцо | 1 |
| 08 | 4189859 | Хомут трубки | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
| 14 | 7050797 | Трубка | 1 |
| 16 | 9264852 | Шланг в сборе | 2 |
| 16A | 4307344 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 4 |
| 18 | 4510173 | Разъёмный фланец | 4 |
| 19 | J780825 | Болт с внутренним шестигранником | 8 |
| 20 | 4510167 | Уплотнительное кольцо | 2 |
| 22 | 4189858 | Хомут трубки | 2 |
| 23 | J271260 | Болт с шайбой | 2 |
| 23A | J901260 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 6 |
| 26 | 8105207 | Трубка | 1 |
| 27 | 8105206 | Трубка | 1 |
| 31 | 9271563 | Шланг в сборе | 1 |
| 31A | 4663471 | Шланг | 1 |
| 31B | 4327294 | Защитный кожух | 3 |
| 33 | 9272996 | Шланг в сборе | 2 |
| 33A | 4665074 | Шланг | 1 |
| 33B | 4327294 | Защитный кожух | 4 |
| 34 | J271270 | Болт с шайбой | 2 |
| 34A | J901270 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | 4285722 | Резиновая прокладка | 1 |
| 36 | 4285723 | Хомут трубки | 1 |
| 37 | 7052619 | Трубка | 1 |
| 38 | 9264853 | Шланг в сборе | 1 |
| 38A | 4655645 | Шланг | 1 |
| 38B | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
