Гидролинии рабочего оборудования (2P-BOOM) — HITACHI ZX170W-3-AMS

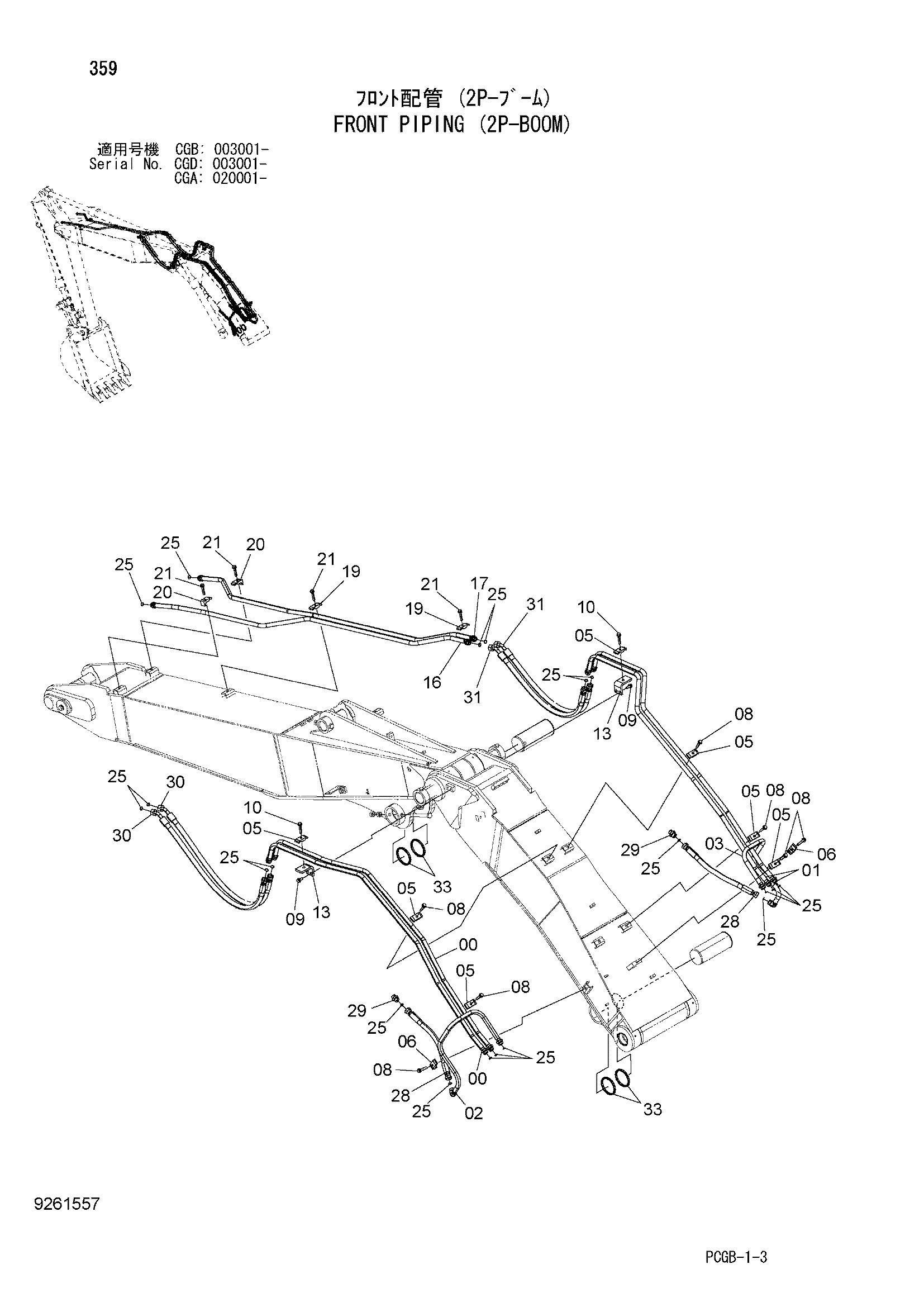

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)» для HITACHI ZX170W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105478 | Трубка | 2 |
| 01 | 8105490 | Трубка | 2 |
| 02 | 8103987 | Трубка | 1 |
| 03 | 8103988 | Трубка | 1 |
| 05 | 4189859 | Хомут трубки | 7 |
| 06 | 4190126 | Хомут трубки | 2 |
| 08 | J271265 | Болт с шайбой | 7 |
| 08A | J901265 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J271235 | Болт с шайбой | 4 |
| 09A | J901235 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J271270 | Болт с шайбой | 2 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 13 | 9766961 | Кронштейн | 2 |
| 16 | 8105541 | Трубка | 1 |
| 17 | 8105542 | Трубка | 1 |
| 19 | 4189859 | Хомут трубки | 2 |
| 20 | 4190126 | Хомут трубки | 2 |
| 21 | J271265 | Болт с шайбой | 4 |
| 21A | J901265 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 25 | 4187308 | Уплотнительное кольцо | 20 |
| 28 | 4651489 | Шланг | 2 |
| 29 | A853166 | Адаптер | 2 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4666863 | Шланг | 2 |
| 31 | 4666864 | Шланг | 2 |
| 33 | 4085479 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
