Отвал трубопроводы (водило) — HITACHI ZX170W-3-AMS

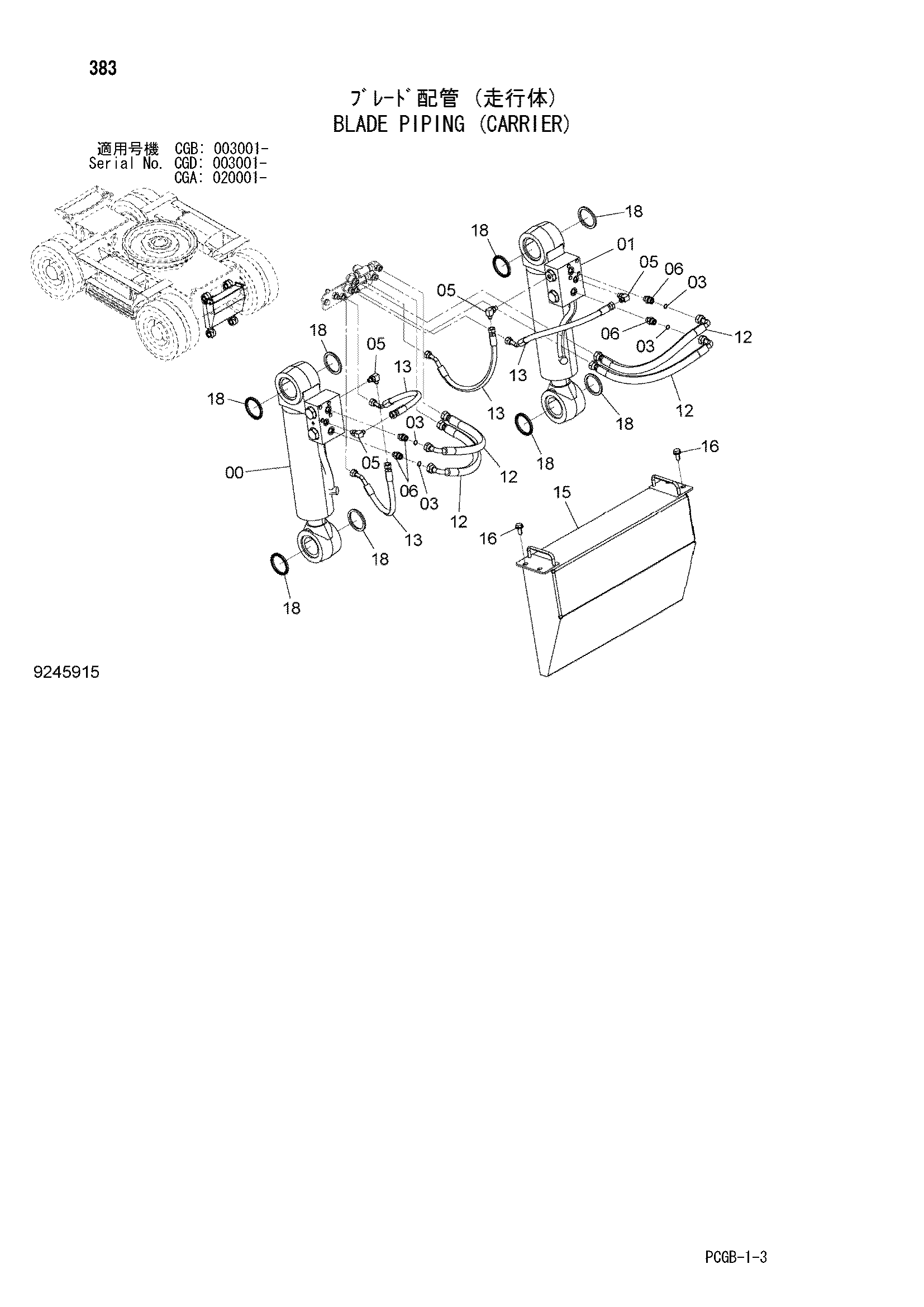

Заводская схема «Отвал трубопроводы (водило)» для HITACHI ZX170W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4646243 | Гидроцилиндр отвала | 1 |
| 01 | 4647926 | Гидроцилиндр отвала | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 4 |
| 05 | A852323 | Угловой штуцер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4200655 | Адаптер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 9216928 | Шланг в сборе | 4 |
| 12A | 4359143 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 13 | 9223916 | Шланг в сборе | 4 |
| 13A | 4489604 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 15 | 8107403 | Крышка | 1 |
| 16 | J271230 | Болт с шайбой | 4 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4065687 | Пылезащитное уплотнение | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
