Основные гидролинии (4) — HITACHI ZX170W-3-AMS

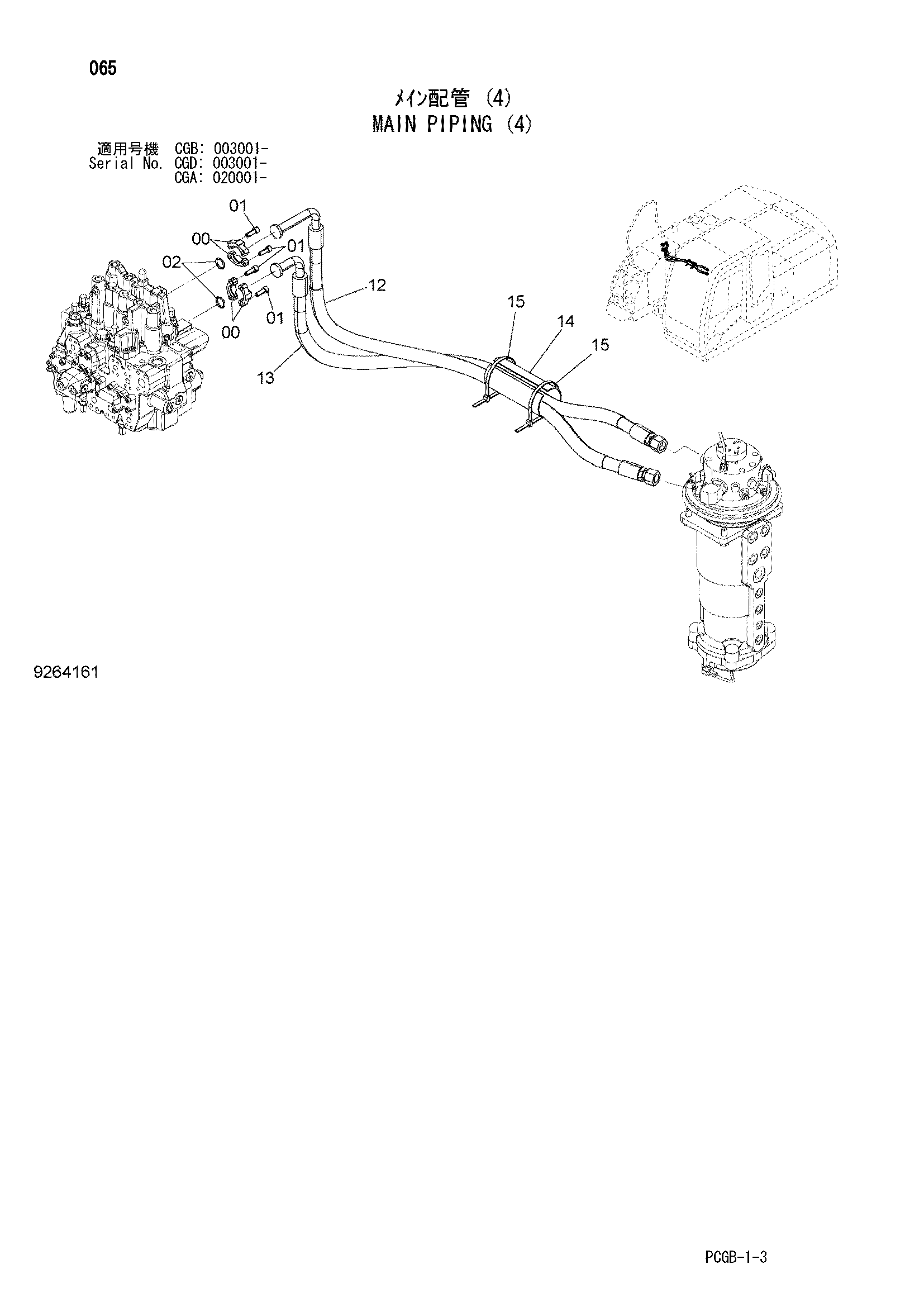

Заводская схема «Основные гидролинии (4)» для HITACHI ZX170W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 4 |
| 01 | J781030 | Болт с внутренним шестигранником | 8 |
| 02 | 971489 | Уплотнительное кольцо | 2 |
| 12 | 9281273 | Шланг в сборе | 1 |
| 12A | 4674376 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 4 |
| 13 | 9281274 | Шланг в сборе | 1 |
| 13A | 4674377 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 4 |
| 14 | 4219918 | Резиновая втулка | 1 |
| 15 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
