Дренажные трубопроводы — HITACHI ZX170W-3-AMS

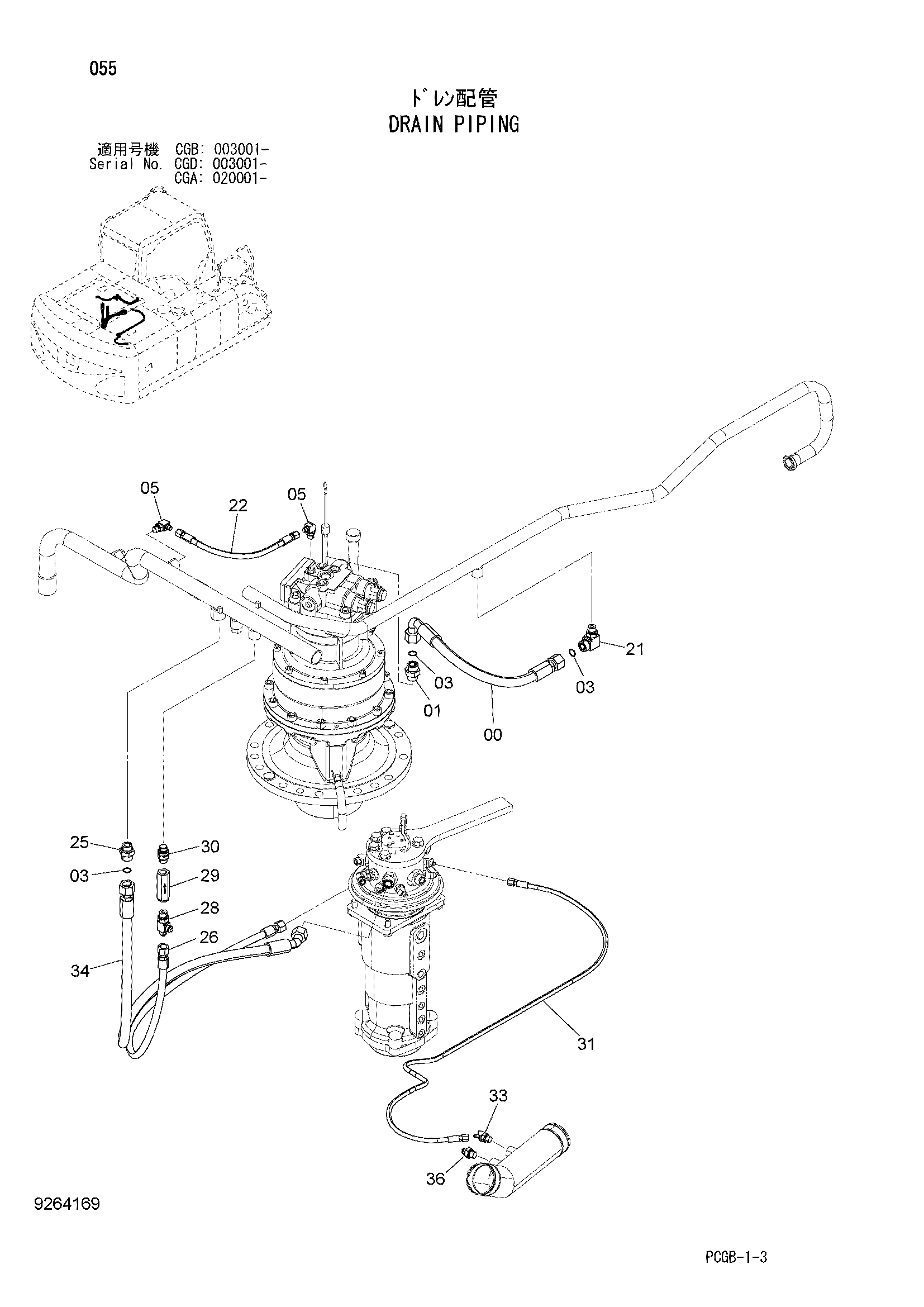

Заводская схема «Дренажные трубопроводы» для HITACHI ZX170W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4250896 | Шланг | 1 |
| 01 | A853166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 3 |
| 05 | A852333 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A853346 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4474678 | Шланг | 1 |
| 25 | A853166 | Адаптер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4304469 | Шланг | 1 |
| 28 | A852444 | Тройник | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4651731 | Обратный клапан | 1 |
| 30 | 4276850 | Адаптер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 2 |
| 31 | 4660317 | Шланг (14) | 1 |
| 33 | A852232 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4623955 | Шланг | 1 |
| 36 | A852144 | Адаптер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
