Шланг защита от разрыва клапан трубопроводы (2)(позиционирование) — HITACHI ZX170W-3-AMS

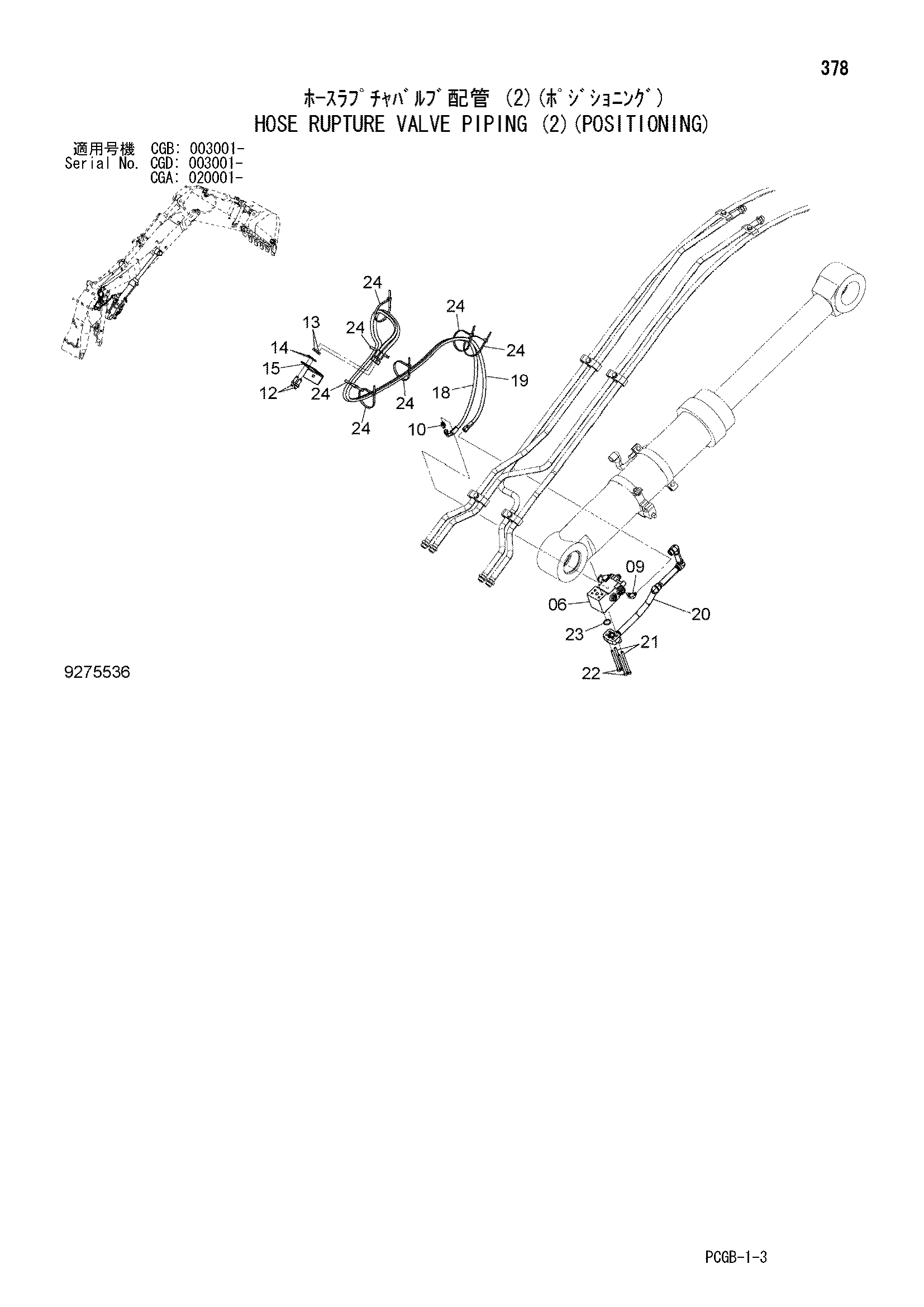

Заводская схема «Шланг защита от разрыва клапан трубопроводы (2)(позиционирование)» для HITACHI ZX170W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4664360 | Удерживающий клапан | 1 |
| 09 | A852323 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4202532 | Адаптер | 2 |
| 13 | 4202531 | Гайка | 2 |
| 14 | A590116 | Плоская шайба | 2 |
| 15 | 9767473 | Кронштейн | 1 |
| 18 | 9276167 | Шланг в сборе | 1 |
| 18A | 4654887 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 6 |
| 19 | 9283487 | Шланг в сборе | 1 |
| 19A | 4676575 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 5 |
| 20 | 8110129 | Трубка | 1 |
| 21 | 4672713 | Болт с внутренним шестигранником | 2 |
| 22 | 4640825 | Болт с внутренним шестигранником | 2 |
| 23 | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4323613 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
