Топливоподкачивающий насос — HITACHI ZX170W-3-AMS

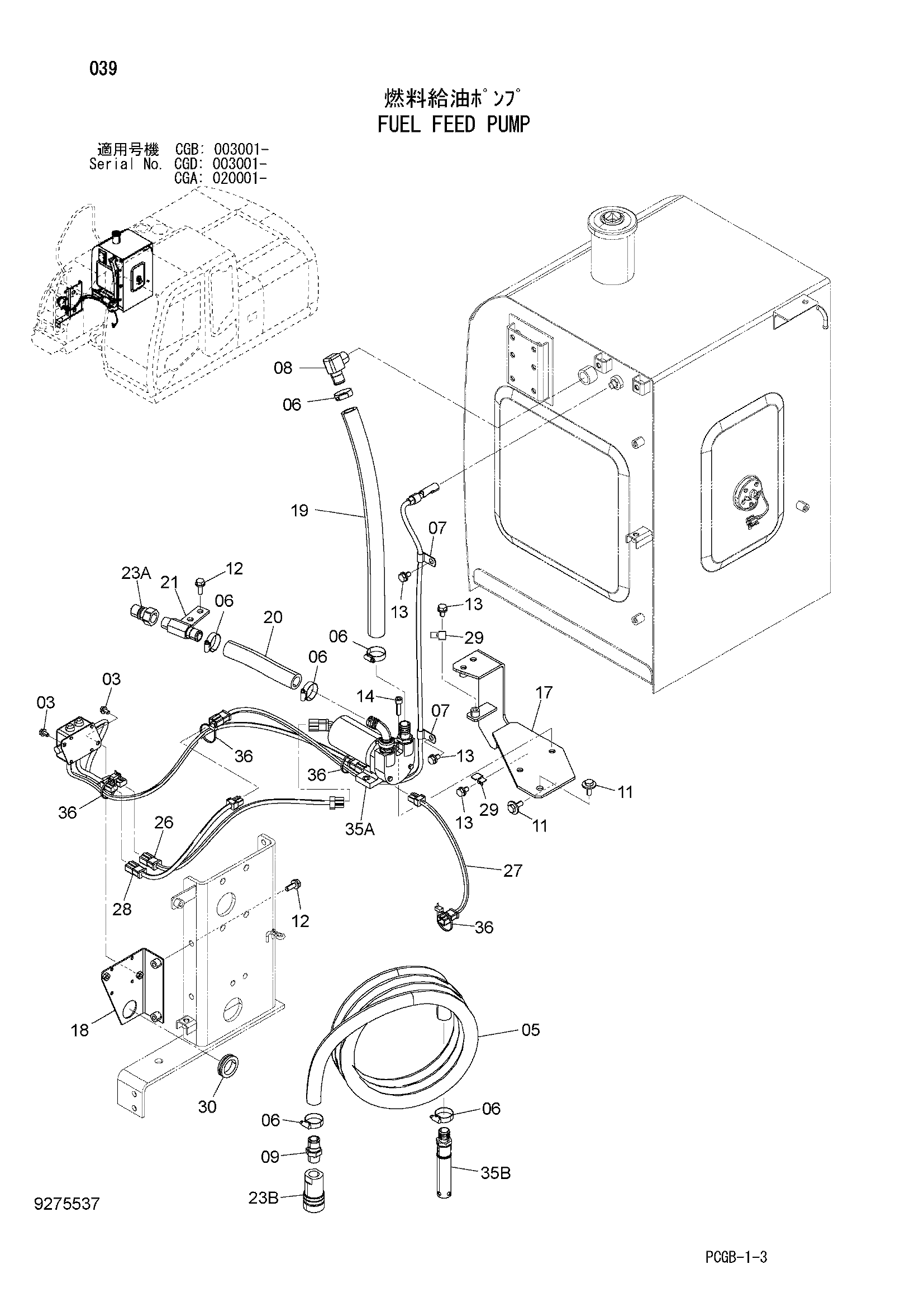

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX170W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J260816 | Болт с шайбой | 2 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | 4647605 | Шланг | 1 |
| 06 | 4505243 | Хомут шланга | 6 |
| 07 | 4190272 | Зажим | 2 |
| 08 | 4662313 | Угловой штуцер | 1 |
| 09 | 4643703 | Соединение | 1 |
| 11 | J281030 | Болт с шайбой | 3 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | J271030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271020 | Болт с шайбой | 4 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J781035 | Болт с внутренним шестигранником | 2 |
| 17 | 7053482 | Кронштейн | 1 |
| 18 | 8109194 | Кронштейн | 1 |
| 19 | 4674166 | Топливный шланг | 1 |
| 20 | 4669544 | Топливный шланг | 1 |
| 21 | 9767848 | Соединение | 1 |
| 23 | 4659728 | Самоуплотняющееся соединение | 1 |
| 23A | 4426601 | Муфта | 1 |
| 23B | 4467262 | Муфта | 1 |
| 26 | 4674171 | Жгут проводов | 1 |
| 27 | 4674177 | Жгут проводов | 1 |
| 28 | 4674175 | Жгут проводов | 1 |
| 29 | 4355515 | Кронштейн | 2 |
| 30 | 4210485 | Резиновая втулка | 1 |
| 35 | 9280203 | Насос рефуелинг | 1 |
| 35A | 4641309 | Насос | 1 |
| 35B | 4671578 | Сетчатый фильтр | 1 |
| 36 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
