Отвал — HITACHI ZX170W-3-AMS

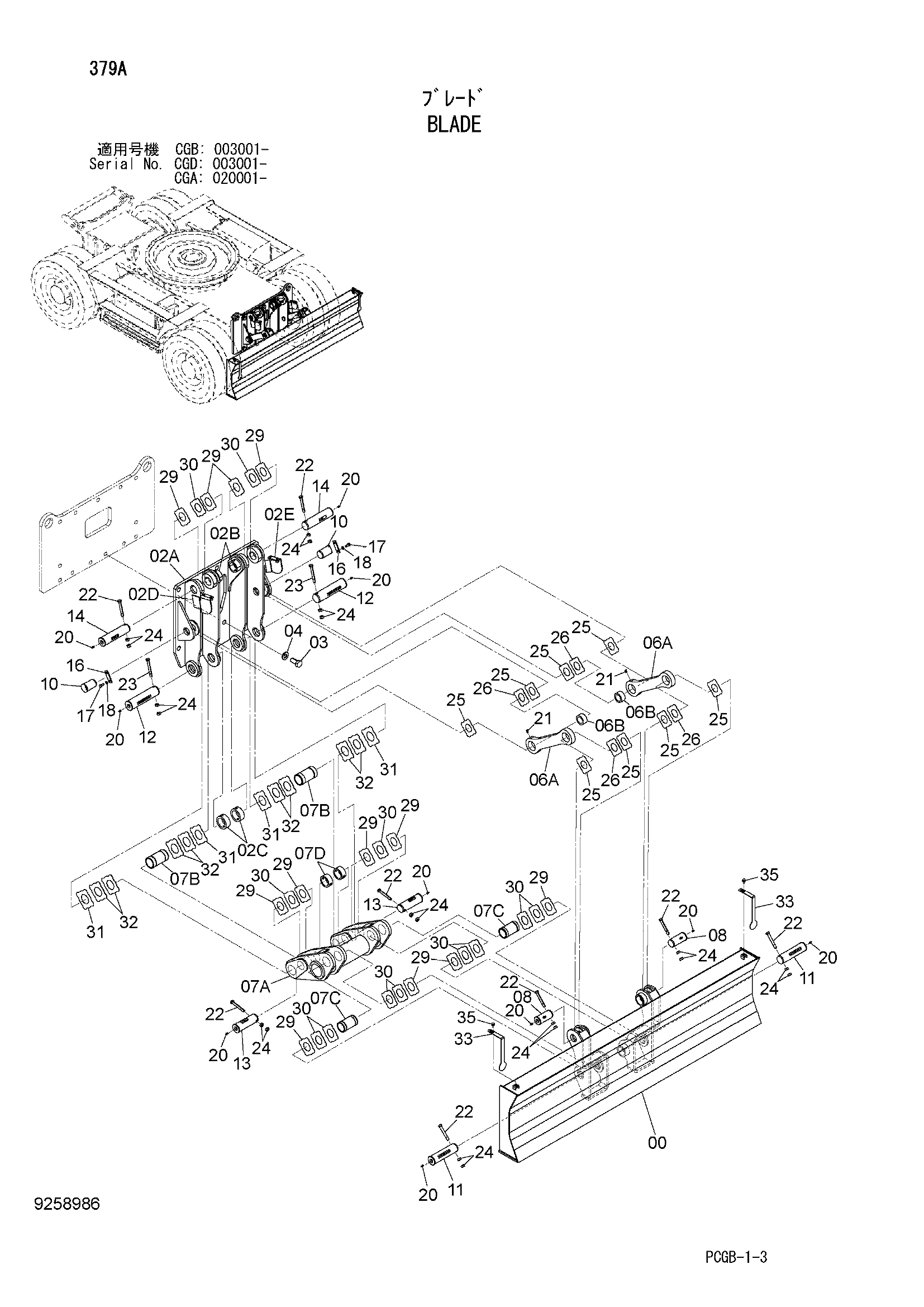

Заводская схема «Отвал» для HITACHI ZX170W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024321 | Отвал | 1 |
| 02A-E | 7049923 | Кронштейн | 1 |
| 02A | 7049875 | Кронштейн | 1 |
| 02B | 4434951 | Ограничитель | 2 |
| 02C | 4435239 | Ограничитель | 2 |
| 02D | 8107394 | Правый кронштейн | 1 |
| 02E | 8107393 | Левый кронштейн | 1 |
| 03 | J933065 | Болт | 7 |
| 04 | 4114408 | Шайба | 7 |
| 06 | 8049994 | Тяга A | 2 |
| 06A | 3054637 | Тяга A | 1 |
| 06B | 4232084 | Втулка | 2 |
| 07A-D | 8103285 | Тяга B | 1 |
| 07A | 8103284 | Тяга B | 1 |
| 07B | 4648280 | Втулка | 2 |
| 07C | 4648279 | Втулка | 2 |
| 07D | 4434951 | Ограничитель | 2 |
| 08 | 3110126 | Палец | 2 |
| 10 | 3044382 | Палец | 2 |
| 11 | 3107808 | Палец | 2 |
| 12 | 3107809 | Палец | 2 |
| 13 | 3107810 | Палец | 2 |
| 14 | 3107865 | Палец | 2 |
| 16 | X4246 | Стопорная пластина | 2 |
| 17 | J901230 | Болт | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 20 | J75481 | Пресс-маслёнка | 10 |
| 21 | J75581 | Пресс-маслёнка | 2 |
| 22 | 4435123 | Стопорный палец | 8 |
| 23 | 4435124 | Стопорный палец | 2 |
| 24 | J950016 | Гайка | 20 |
| 25 | 4444839 | Упорная пластина 1.0mm | 8 |
| 26 | 4444840 | Упорная пластина 2.0mm | 4 |
| 29 | 4444290 | Упорная пластина 1.0mm | 12 |
| 30 | 4444291 | Упорная пластина 2.0mm | 12 |
| 31 | 4444288 | Упорная пластина 1.0mm | 4 |
| 32 | 4444289 | Упорная пластина 2.0mm | 8 |
| 33 | 4657792 | Кронштейн | 2 |
| 35 | J271025 | Болт с шайбой | 2 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
