Клапан — HITACHI ZX170W-3-AMS

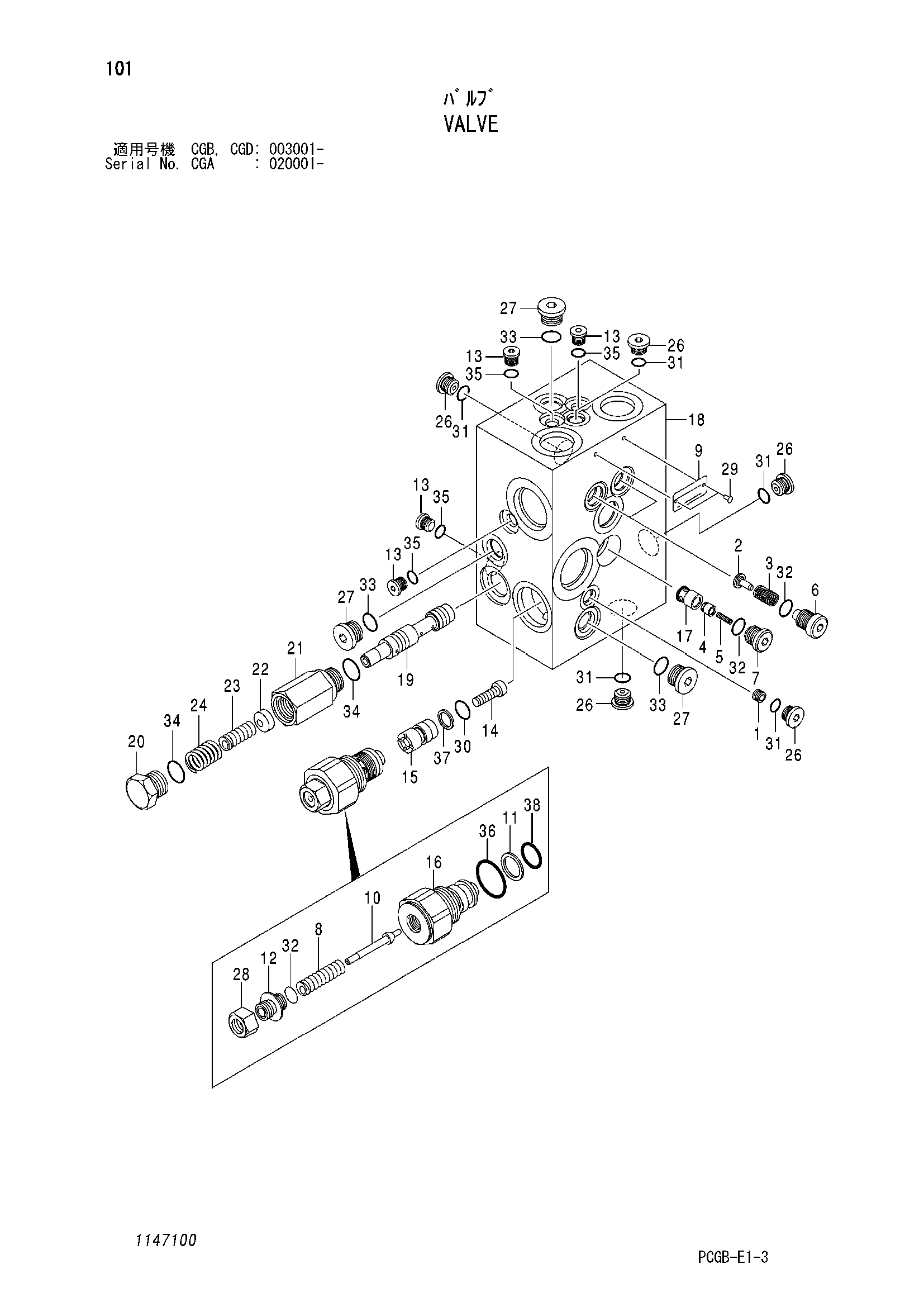

Заводская схема «Клапан» для HITACHI ZX170W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4674483 | Клапан | 1 | |
| 1 | 1147101 | Пробка | 1 |
| 2 | 1147102 | Плунжер | 2 |
| 3 | 1147103 | Пружина сжатия | 2 |
| 4 | 1147104 | Плунжер | 1 |
| 5 | 1147105 | Пружина сжатия | 1 |
| 6 | 1147106 | Пробка | 2 |
| 7 | 1147107 | Пробка | 1 |
| 11 | 0980505 | Опорное кольцо | 1 |
| 13 | 0949605 | Пробка | 4 |
| 14 | 1147109 | Поршень | 1 |
| 15 | 1147110 | Втулка | 1 |
| 17 | 1147111 | Втулка | 1 |
| 18 | 1147112 | Корпус | 1 |
| 19 | 1147113 | Плунжер | 1 |
| 20 | 1147114 | Пробка | 1 |
| 21 | 1147115 | Разъём | 1 |
| 22 | 1147116 | Шайба | 1 |
| 23 | 1147117 | Пружина сжатия | 1 |
| 24 | 1147118 | Пружина сжатия | 1 |
| 26 | 0343512 | Пробка | 5 |
| 27 | 0314205 | Пробка | 3 |
| 30 | 933226 | Уплотнительное кольцо | 1 |
| 31 | 4506408 | Уплотнительное кольцо | 5 |
| 32 | 4506320 | Уплотнительное кольцо | 4 |
| 33 | 957366 | Уплотнительное кольцо | 3 |
| 34 | 4509180 | Уплотнительное кольцо | 2 |
| 35 | 4510183 | Уплотнительное кольцо | 4 |
| 36 | U12547U | Уплотнительное кольцо | 1 |
| 37 | 4144044 | Опорное кольцо | 1 |
| 38 | 4153096 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
