Электрооборудование (A) — HITACHI ZX170W-3-AMS

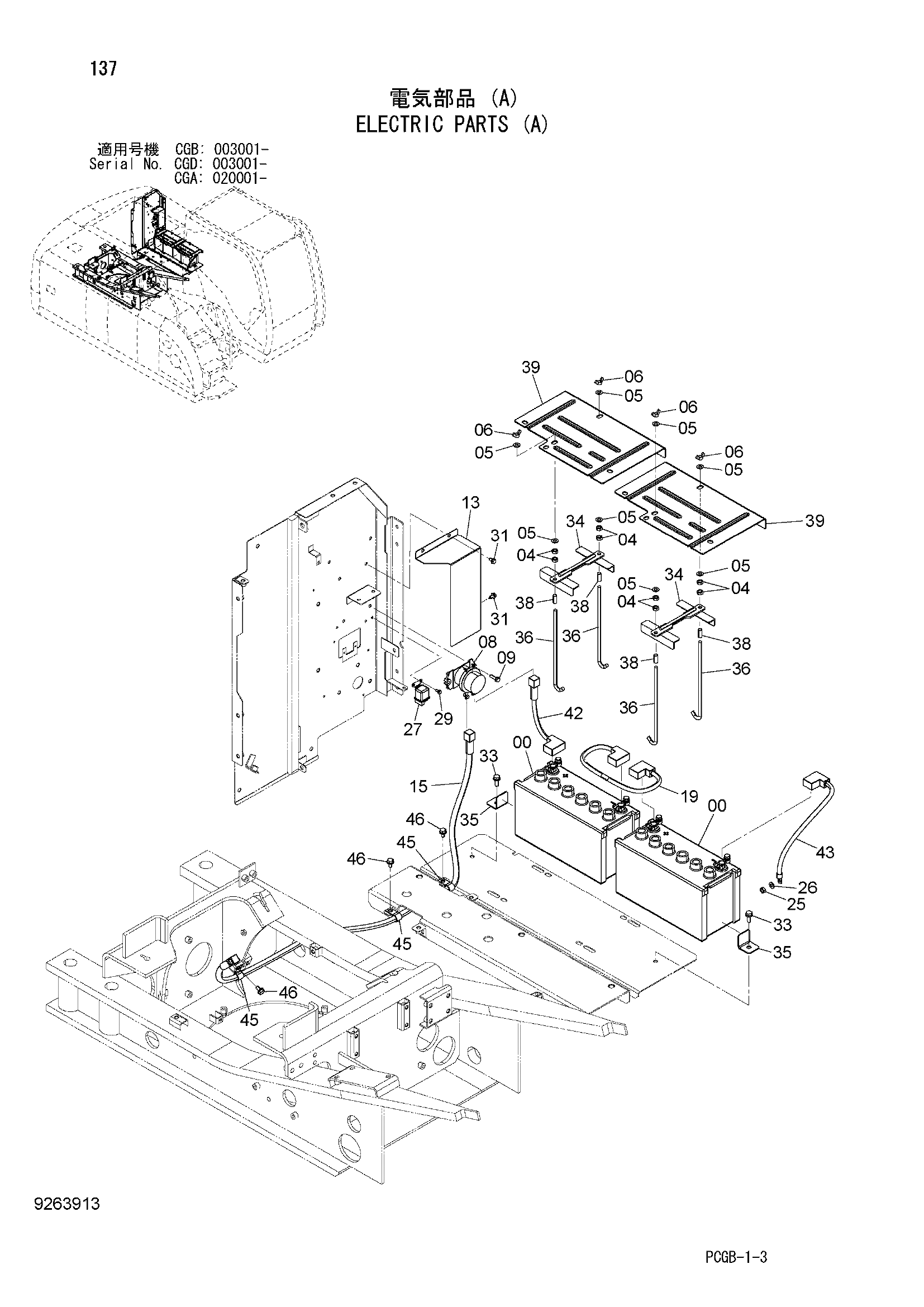

Заводская схема «Электрооборудование (A)» для HITACHI ZX170W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4628452 | Аккумулятор (110Ah) | 2 |
| 04 | J950010 | Гайка | 8 |
| 05 | A590110 | Плоская шайба | 8 |
| 06 | M570010 | Гайка винг | 4 |
| 08 | 4255762 | Реле аккумулятор | 1 |
| 09 | J260830 | Болт с шайбой | 2 |
| 09A | J900830 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 13 | 8106548 | Крышка | 1 |
| 15 | 4654605 | Трос батт. | 1 |
| 19 | 4627416 | Трос батт. (RED) | 1 |
| 25 | J950010 | Гайка | 1 |
| 26 | A590110 | Плоская шайба | 1 |
| 27 | 4654039 | Реле | 1 |
| 29 | J260616 | Болт с шайбой | 2 |
| 29A | J900616 | Болт | 1 |
| 29B | A590106 | Плоская шайба | 1 |
| 31 | J260816 | Болт с шайбой | 3 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 33 | J271030 | Болт с шайбой | 2 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 8100266 | Кронштейн | 2 |
| 35 | 4634964 | Кронштейн | 2 |
| 36 | 4430289 | Болт крюк | 4 |
| 38 | 4627469 | Проставка | 4 |
| 39 | 3106378 | Крышка | 2 |
| 42 | 4654614 | Трос батт. (RED) | 1 |
| 43 | 4648005 | Трос батт. (блакк) | 1 |
| 45 | 4190273 | Зажим | 3 |
| 46 | J271020 | Болт с шайбой | 3 |
| 46A | J901020 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX170W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
