Шланг защита от разрыва клапан трубопроводы (стрела)(моноблочный стрела) — HITACHI ZX160W

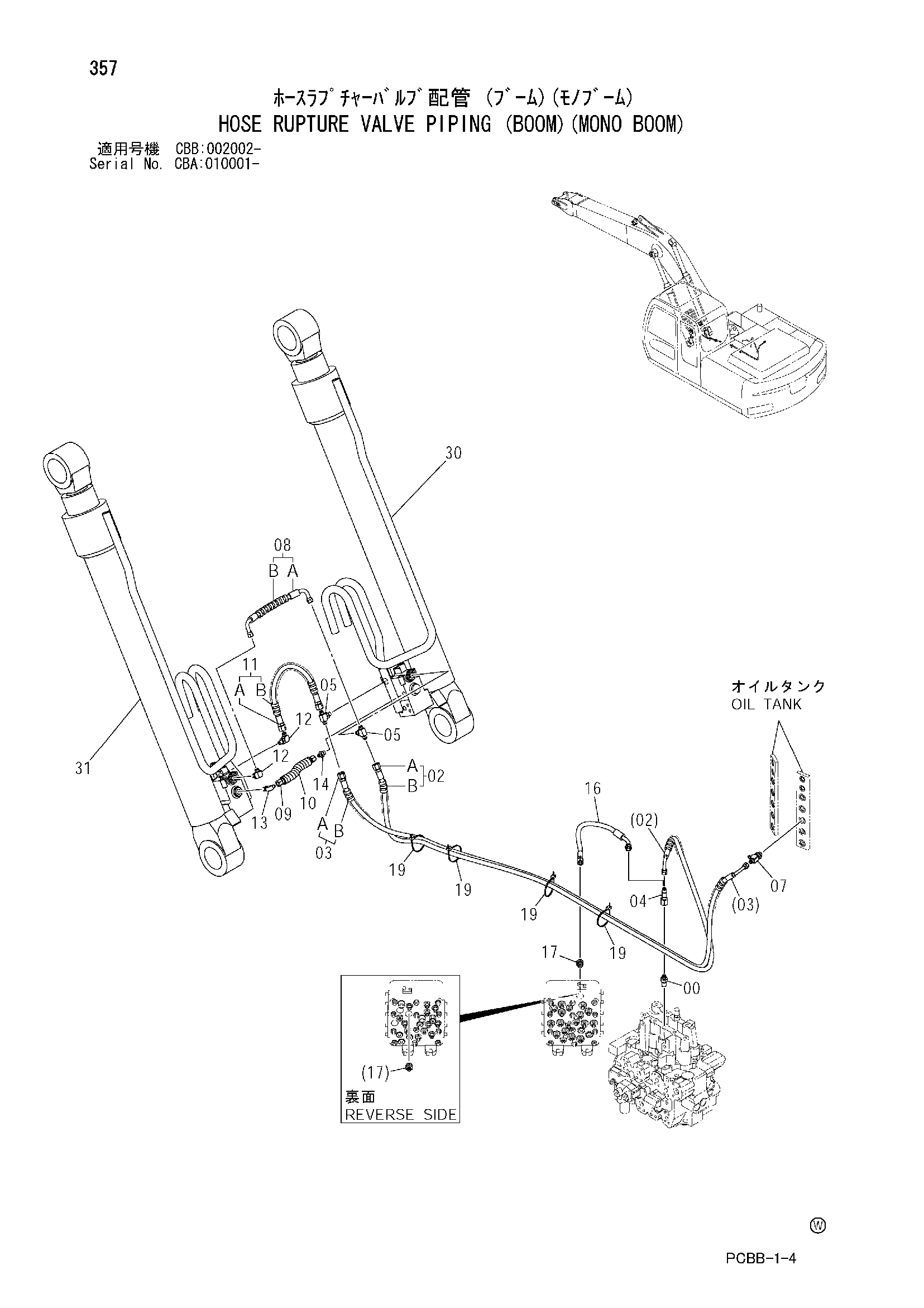

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(моноблочный стрела)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202422 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 9228220 | Шланг в сборе | 1 |
| 02A | 4606152 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 6 |
| 03 | 9228221 | Шланг в сборе | 1 |
| 03A | 4606153 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 5 |
| 04 | 4246672 | Соединительный штуцер | 1 |
| 05 | A852523 | Тройник | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4208909 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9190075 | Шланг в сборе | 1 |
| 08A | 4436269 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 1 |
| 09 | 4436270 | Шланг | 1 |
| 10 | 4436292 | Защита шланга | 1 |
| 11 | 9190082 | Шланг в сборе | 1 |
| 11A | 4436267 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 12 | A852323 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852122 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4436264 | Шланг | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4055312 | Ленточный зажим | 4 |
| 30 | 4603019 | Гидроцилиндр. стрела (правый) | 1 |
| 31 | 4603020 | Гидроцилиндр. стрела (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
